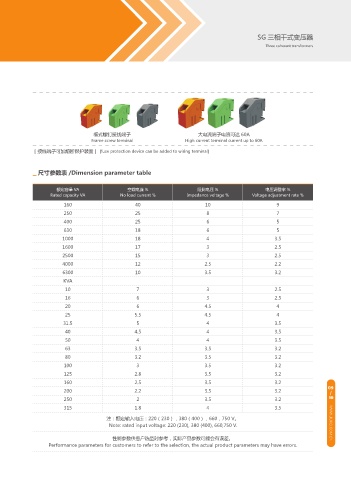

SG 三相干式变压器
Three coherent transformers

框式螺钉接线端子 大电流端子电流可达 60A
Frame screw terminal High current terminal current up to 60A
［接线端子可加熔断保护装置］ [fuse protection device can be added to wiring terminal]

▁ 尺寸参数表 /Dimension parameter table

额定容量 VA 空载电流 % 阻抗电压 % 电压调整率 %
Rated capacity VA No load current % Impedance voltage % Voltage adjustment rate %
160 40 10 9
250 25 8 7
400 25 6 5
630 18 6 5
1000 18 4 3.5
1600 17 3 2.5
2500 15 3 2.5
4000 12 2.5 2.2
6300 10 3.5 3.2
KVA
10 7 3 2.5
16 6 3 2.5
20 6 4.5 4
25 5.5 4.5 4
31.5 5 4 3.5
40 4.5 4 3.5
50 4 4 3.5
63 3.5 3.5 3.2
80 3.2 3.5 3.2
100 3 3.5 3.2
125 2.8 3.5 3.2
160 2.5 3.5 3.2
09
200 2.2 3.5 3.2 /
250 2 3.5 3.2 10
315 1.8 4 3.5
注：额定输入电压：220（230），380（400），660，750 V。
Note: rated input voltage: 220 (230), 380 (400), 660,750 V. WWW.JIUKO.COM.CN

性能参数供客户选型时参考，实际产品参数可能会有误差。
Performance parameters for customers to refer to the selection, the actual product parameters may have errors.
