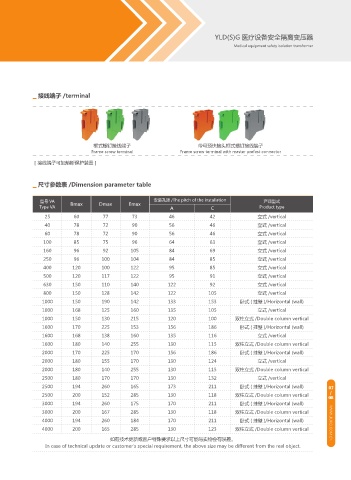

Page 17 - 九控电气科技有限公司

YLD(S)G 医疗设备安全隔离变压器
Medical equipment safety isolation transformer

▁ 接线端子 /terminal

框式螺钉接线端子 带母预快接头框式螺钉接线端子
Frame screw terminal Frame screw terminal with master prefast connector
［接线端子可加熔断保护装置］

▁ 尺寸参数表 /Dimension parameter table

型号 VA Bmax Dmax Emax 安装孔距 /The pitch of the installation 产品型式
Type VA A C Product type
25 60 77 73 46 42 立式 /vertical
40 78 72 90 56 46 立式 /vertical
60 78 72 90 56 46 立式 /vertical
100 85 75 96 64 63 立式 /vertical
160 96 92 105 84 69 立式 /vertical
250 96 100 104 84 85 立式 /vertical
400 120 100 122 95 85 立式 /vertical
500 120 117 122 95 91 立式 /vertical
630 150 110 140 122 92 立式 /vertical
800 150 128 142 122 105 立式 /vertical
1000 150 190 142 133 153 卧式 ( 挂壁 )/Horizontal (wall)
1000 168 125 160 135 105 立式 /vertical
1000 150 130 215 120 100 双柱立式 /Double column vertical
1600 170 225 153 156 186 卧式 ( 挂壁 )/Horizontal (wall)
1600 168 138 160 135 116 立式 /vertical
1600 180 140 255 130 115 双柱立式 /Double column vertical
2000 170 225 170 156 186 卧式 ( 挂壁 )/Horizontal (wall)
2000 180 155 170 130 124 立式 /vertical
2000 180 140 255 130 115 双柱立式 /Double column vertical
2500 180 170 170 130 132 立式 /vertical
2500 194 260 165 173 211 卧式 ( 挂壁 )/Horizontal (wall) 07
/
2500 200 152 285 130 118 双柱立式 /Double column vertical 08
3000 194 260 175 170 211 卧式 ( 挂壁 )/Horizontal (wall)
3000 200 167 285 130 118 双柱立式 /Double column vertical
4000 194 260 184 170 211 卧式 ( 挂壁 )/Horizontal (wall) WWW.JIUKO.COM.CN
4000 200 165 285 130 123 双柱立式 /Double column vertical
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
