JBK5 机床控制变压器
Machine control transformer

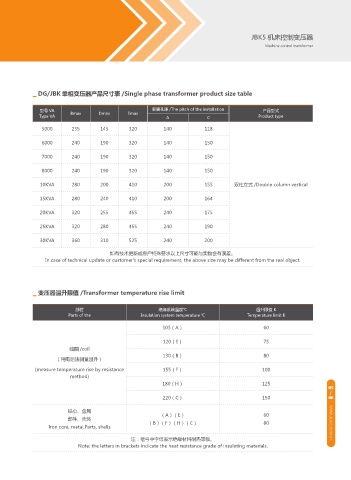

▁ DG/JBK 单相变压器产品尺寸表 /Single phase transformer product size table

型号 VA 安装孔距 /The pitch of the installation 产品型式
Type VA Bmax Dmax Emax A C Product type

5000 235 145 320 140 118

6000 240 190 320 140 150

7000 240 190 320 140 150

8000 240 190 320 140 150

10KVA 280 200 410 200 155 双柱立式 /Double column vertical

15KVA 280 240 410 200 164

20KVA 320 255 455 240 175

25KVA 320 280 455 240 190

30KVA 360 310 525 240 200

如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.

▁ 变压器温升限值 /Transformer temperature rise limit

部位 绝缘系统温度℃ 温升限值 K
Parts of the Insulation system temperature ℃ Temperature limit K

105（A） 60

120（E） 75
线圈 /coil
130（B） 80
（用电阻法测量温升）
(measure temperature rise by resistance 155（F） 100
method)
180（H） 125
05
/
220（C） 150 06

铁心、金属
（A）（E） 60
部件、壳体 （B）（F）（H）（C） 80
Iron core, metal,Parts, shells WWW.JIUKO.COM.CN

注：括号中字母表示绝缘材料耐热等级。
Note: the letters in brackets indicate the heat resistance grade of insulating materials.
