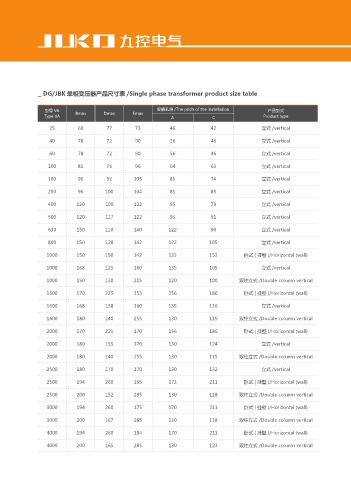

▁ DG/JBK 单相变压器产品尺寸表 /Single phase transformer product size table

型号 VA 安装孔距 /The pitch of the installation 产品型式
Type VA Bmax Dmax Emax A C Product type

25 60 77 73 46 42 立式 /vertical

40 78 72 90 56 46 立式 /vertical
60 78 72 90 56 46 立式 /vertical

100 85 75 96 64 63 立式 /vertical

160 96 92 105 81 74 立式 /vertical
250 96 100 104 81 85 立式 /vertical

400 120 100 122 95 79 立式 /vertical

500 120 117 122 95 91 立式 /vertical

630 150 110 140 122 90 立式 /vertical
800 150 128 142 122 105 立式 /vertical

1000 150 190 142 133 153 卧式 ( 挂壁 )/Horizontal (wall)

1000 168 125 160 135 105 立式 /vertical

1000 150 130 215 120 100 双柱立式 /Double column vertical
1600 170 225 153 156 186 卧式 ( 挂壁 )/Horizontal (wall)

1600 168 138 160 135 116 立式 /vertical

1600 180 140 255 130 115 双柱立式 /Double column vertical
2000 170 225 170 156 186 卧式 ( 挂壁 )/Horizontal (wall)

2000 180 155 170 130 124 立式 /vertical

2000 180 140 255 130 115 双柱立式 /Double column vertical

2500 180 170 170 130 132 立式 /vertical
2500 194 260 165 173 211 卧式 ( 挂壁 )/Horizontal (wall)
05
2500 200 152 285 130 118 双柱立式 /Double column vertical

3000 194 260 175 170 211 卧式 ( 挂壁 )/Horizontal (wall)

3000 200 167 285 130 118 双柱立式 /Double column vertical
4000 194 260 184 170 211 卧式 ( 挂壁 )/Horizontal (wall)

4000 200 165 285 130 123 双柱立式 /Double column vertical
