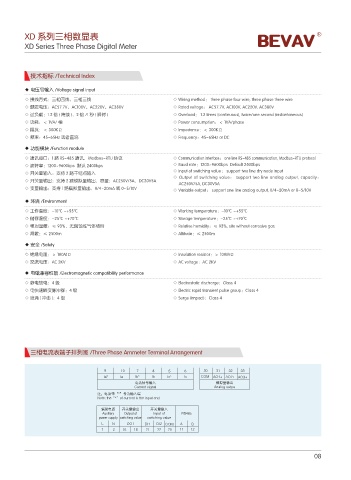

XD 系列三相数显表
XD Series Three Phase Digital Meter

技术指标 /Technical Index

◆ 电压号输入 /Voltage signal input
◇ 接线方式：三相四线、三相三线 ◇ Wiring method： three phase four wire, three phase three wire
◇ 额定电压：AC57.7V、AC100V、AC220V、AC380V ◇ Rated voltage： AC57.7V, AC100V, AC220V, AC380V
◇ 过负载：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) ◇ Overload： 1.2 times (continuous), twice/one second (instantaneous)
◇ 功耗：＜ 1VA/ 相 ◇ Power consumption：＜ 1VA/phase
◇ 阻抗：＜ 300KΩ ◇ Impedance：＜ 300KΩ
◇ 频率：45-65Hz 或者直流 ◇ Frequency：45-65Hz or DC
◆ 功能模块 /Function module

◇ 通讯接口：1 路 RS-485 通讯，Modbus-RTU 协议 ◇ Communication interface： one line RS-485 communication, Modbus-RTU protocol
◇ 波特率：1200~9600bps 默认 2400bps ◇ Baud rate：1200~9600bps Default 2400bps
◇ Input of switching value： support two line dry node input
◇ 开关量输入：支持 2 路干结点输入
◇ Output of switching value： support two line analog output, capacity：
◇ 开关量输出：支持 2 路模拟量输出，容量：AC250V/5A，DC30V5A
AC250V/5A, DC30V5A
◇ 变量输出：支持 1 路模拟量输出，0/4~20mA 或 0~5/10V ◇ Variable output： support one line analog output, 0/4~20mA or 0~5/10V
◆ 环境 /Environment
◇ 工作温度：-10℃ ~+55℃ ◇ Working temperature：-10℃ ~+55℃
◇ 储存温度：-25℃ ~+70℃ ◇ Storage temperature：-25℃ ~+70℃
◇ 相对湿度：≤ 93%，无腐蚀性气体场所 ◇ Relative humidity：≤ 93%, site without corrosive gas
◇ 海拔：≤ 2500m ◇ Altitude：≤ 2500m
◆ 安全 /Safety
◇ 绝缘电阻：＞ 100MΩ ◇ Insulation resistor：＞ 100MΩ
◇ 交流电压：AC 2KV ◇ AC voltage：AC 2KV
◆ 电磁兼容性能 /Electromagnetic compatibility performance
◇ 静电放电：4 级 ◇ Electrostatic discharge：Class 4
◇ 电快速瞬变脉冲群：4 级 ◇ Electric rapid transient pulse group：Class 4
◇ 浪涌 ( 冲击 )：4 级 ◇ Surge (impact)：Class 4

三相电流表端子排列图 /Three Phase Ammeter Terminal Arrangement

*B *B *C *C *D *D $0. "0 "0 "0
⩡≭ԍण䒿ڑ Ὅ᠋䛻䒿ܦ
$VSSFOU TJHOBM "OBMPH PVUQV
∔喝⩡≭ፒĄ ąणͦ䒿ڑ〛
/PUF UIFĄ ąPG DVSSFOU JT UIF JOQVU FOE

䒱ߕ⩡⎼ ᐬڟ䛻䒿ܦ ᐬڟ䛻䒿ڑ
"VYJMJBSZ 0VUQVU PG *OQVU PG 34
QPXFS TVQQMZ TXJUDIJOH WBMVF TXJUDIJOH WBMVF
- / %0 %* %* $0. " #

08
