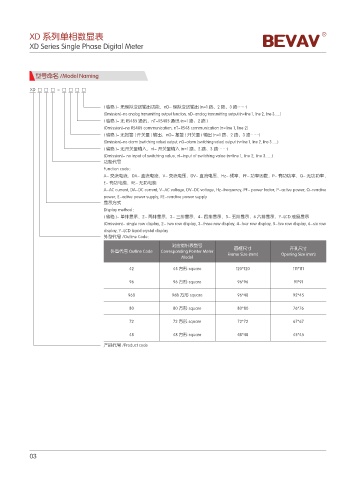

XD 系列单相数显表
XD Series Single Phase Digital Meter

型号命名 /Model Naming

XD □ □ □ - □ □ □ □

( 省略 )- 无模拟变送输出功能，nD- 模拟变送输出 (n=1 路、2 路、3 路……)
(Omission)-no analog transmitting output function, nD-analog transmitting output (n=line 1, line 2, line 3......)
( 省略 )- 无 RS485 通讯，nT-RS485 通讯 (n=1 路、2 路 )
(Omission)-no RS485 communication, nT-RS48 communication (n=line 1, line 2)
( 省略 )- 无报警 ( 开关量 ) 输出，nO- 报警 ( 开关量 ) 输出 (n=1 路、2 路、3 路……)
(Omission)-no alarm (switching value) output, nO-alarm (switching value) output (n=line 1, line 2, line 3......)
( 省略 )- 无开关量输入，nI- 开关量输入 (n=1 路、2 路、3 路……)
(Omission)- no input of switching value, nI-input of switching value (n=line 1, line 2, line 3......)
功能代号
Function code：
A- 交流电流，DA- 直流电流，V- 交流电压，DV- 直流电压，Hz- 频率，PF- 功率因数，P- 有功功率，Q- 无功功率，
E- 有功电能，RE- 无功电能
A-AC current, DA-DC current, V-AC voltage, DV-DC voltage, Hz-frequency, PF- power factor, P-active power, Q-reactive
power, E-active power supply, RE-reactive power supply
显示方式
Display method：
( 省略 )- 单排显示，2- 两排显示，3- 三排显示，4- 四排显示，5- 五排显示，6 六排显示，Y-LCD 液晶显示
(Omission)- single row display, 2- two row display, 3-three row display, 4-four row display, 5-five row display, 6-six row
display, Y-LCD liquid crystal display
外型代号 /Outline Code：
对应指针表型号
面框尺寸
开孔尺寸
外型代号 Outline Code Corresponding Pointer Meter Frame Size (mm) Opening Size (mm)
Model
42 45 方形 square 120*120 111*111

96 96 方形 square 96*96 91*91

96B 96B 方形 square 96*48 92*45

80 80 方形 square 80*80 76*76
72 72 方形 square 72*72 67*67

48 48 方形 square 48*48 45*45

产品代号 /Product code

03
