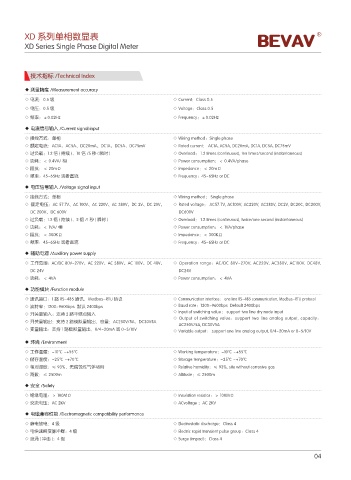

XD 系列单相数显表
XD Series Single Phase Digital Meter

技术指标 /Technical Index

◆ 测量精度 /Measurement accuracy
◇ 电流：0.5 级 ◇ Current：Class 0.5
◇ 电压：0.5 级 ◇ Voltage：Class 0.5
◇ 频率：±0.02Hz ◇ Frequency：±0.02Hz
◆ 电流信号输入 /Current signal input
◇ 接线方式：单相 ◇ Wiring method：Single phase
◇ 额定电流：AC1A、AC5A、DC20mA、DC1A、DC5A、DC75mV ◇ Rated current： AC1A, AC5A, DC20mA, DC1A, DC5A, DC75mV
◇ 过负载：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 ) ◇ Overload： 1.2 times (continuous), ten times/second (instantaneous)
◇ 功耗：＜ 0.4VA/ 相 ◇ Power consumption：＜ 0.4VA/phase
◇ 阻抗：＜ 20mΩ ◇ Impedance：＜ 20mΩ
◇ 频率：45~65Hz 或者直流 ◇ Frequency：45~65Hz or DC

◆ 电压信号输入 /Voltage signal input
◇ 接线方式：单相 ◇ Wiring method： Single phase
◇ 额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V、DC 2V、DC 20V、 ◇ Rated voltage： AC57.7V, AC100V, AC220V, AC380V, DC2V, DC20C, DC200V,
DC 200V、DC 600V DC600V
◇ 过负载：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) ◇ Overload： 1.2 times (continuous), twice/one second (instantaneous)
◇ 功耗：＜ 1VA/ 相 ◇ Power consumption：＜ 1VA/phase
◇ 阻抗：＜ 300KΩ ◇ Impedance：＜ 300KΩ
◇ 频率：45~65Hz 或者直流 ◇ Frequency：45~65Hz or DC
◆ 辅助电源 /Auxiliary power supply
◇ 工作范围：AC/DC 80V~270V、AC 220V、AC 380V、AC 100V、DC 48V、 ◇ Operation range：AC/DC 80V~270V, AC220V, AC380V, AC100V, DC48V,
DC 24V DC24V
◇ 功耗：＜ 4VA ◇ Power consumption：＜ 4VA

◆ 功能模块 /Function module
◇ 通讯接口：1 路 RS-485 通讯，Modbus-RTU 协议 ◇ Communication interface： one line RS-485 communication, Modbus-RTU protocol
◇ 波特率：1200~9600bps 默认 2400bps ◇ Baud rate：1200~9600bps Default 2400bps
◇ Input of switching value： support two line dry node input
◇ 开关量输入：支持 2 路干结点输入
◇ Output of switching value：support two line analog output, capacity：
◇ 开关量输出：支持 2 路模拟量输出，容量：AC250V/5A，DC30V5A
AC250V/5A, DC30V5A
◇ 变量输出：支持 1 路模拟量输出，0/4~20mA 或 0~5/10V ◇ Variable output： support one line analog output, 0/4~20mA or 0~5/10V
◆ 环境 /Environment
◇ 工作温度：-10℃ ~+55℃ ◇ Working temperature：-10℃ ~+55℃
◇ 储存温度：-25℃ ~+70℃ ◇ Storage temperature：-25℃ ~+70℃
◇ 相对湿度：≤ 93%，无腐蚀性气体场所 ◇ Relative humidity：≤ 93%, site without corrosive gas
◇ 海拔：≤ 2500m ◇ Altitude：≤ 2500m
◆ 安全 /Safety
◇ 绝缘电阻：＞ 100MΩ ◇ Insulation resistor：＞ 100MΩ
◇ 交流电压：AC 2KV ◇ ACvoltage ：AC 2KV
◆ 电磁兼容性能 /Electromagnetic compatibility performance
◇ 静电放电：4 级 ◇ Electrostatic discharge：Class 4
◇ 电快速瞬变脉冲群：4 级 ◇ Electric rapid transient pulse group：Class 4
◇ 浪涌 ( 冲击 )：4 级 ◇ Surge (impact)：Class 4
