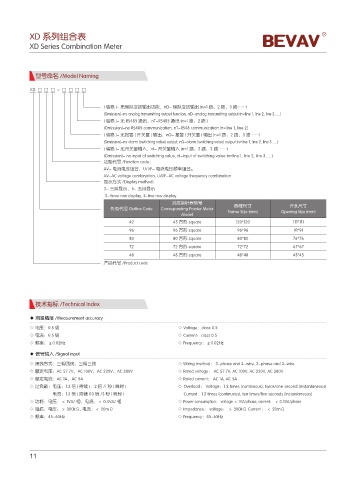

XD 系列组合表
XD Series Combination Meter

型号命名 /Model Naming

XD □ □ □ - □ □ □ □

( 省略 )- 无模拟变送输出功能，nD- 模拟变送输出 (n=1 路、2 路、3 路……)
(Omission)-no analog transmitting output function, nD-analog transmitting output (n=line 1, line 2, line 3......)
( 省略 )- 无 RS485 通讯，nT-RS485 通讯 (n=1 路、2 路 )
(Omission)-no RS485 communication, nT-RS48 communication (n=line 1, line 2)
( 省略 )- 无报警 ( 开关量 ) 输出，nO- 报警 ( 开关量 ) 输出 (n=1 路、2 路、3 路……)
(Omission)-no alarm (switching value) output, nO-alarm (switching value) output (n=line 1, line 2, line 3......)
( 省略 )- 无开关量输入，nI- 开关量输入 (n=1 路、2 路、3 路……)
(Omission)- no input of switching value, nI-input of switching value (n=line 1, line 2, line 3......)
功能代号 /Function code：
AV- 电流电压组合，U/I/F- 电流电压频率组合。
AV-AC voltage combination, U/I/F-AC voltage frequency combination
显示方式 /Display method：
3- 三排显示，5- 五排显示
3-three row display, 5-five row display
对应指针表型号
面框尺寸
开孔尺寸
外型代号 Outline Code Corresponding Pointer Meter Frame Size (mm) Opening Size (mm)
Model
42 45 方形 square 120*120 111*111
96 96 方形 square 96*96 91*91
80 80 方形 square 80*80 76*76
72 72 方形 square 72*72 67*67
48 48 方形 square 48*48 45*45
产品代号 /Product code

技术指标 /Technical Index

◆ 测量精度 /Measurement accuracy
◇ 电压：0.5 级 ◇ Voltage：class 0.5
◇ 电流：0.5 级 ◇ Current：class 0.5
◇ 频率：±0.02Hz ◇ Frequency：±0.02Hz

◆ 信号输入 /Signal input
◇ 接线方式：三相四线、三相三线 ◇ Wiring method： 3-phase and 4-wire, 3-phase and 3-wire
◇ 额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V ◇ Rated voltage： AC 57.7V, AC 100V, AC 220V, AC 380V
◇ 额定电流：AC 1A、AC 5A ◇ Rated current： AC 1A, AC 5A
◇ 过负载：电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 ) ◇ Overload： Voltage：1.2 times (continuous), twice/one second (instantaneous)
电流：1.2 倍 ( 持续 )10 倍 /5 秒 ( 瞬时 ) Current：1.2 times (continuous), ten times/five seconds (instantaneous)
◇ 功耗：电压：＜ 1VA/ 相，电流：＜ 0.4VA/ 相 ◇ Power consumption： voltage ＜ 1VA/phase, current： ＜ 0.4VA/phase
◇ 阻抗：电压：＞ 300kΩ, 电流：＜ 20mΩ ◇ Impedance： voltage： ＞ 300kΩ Current： ＜ 20mΩ
◇ 频率：45~65Hz ◇ Frequency：45~65Hz

11
