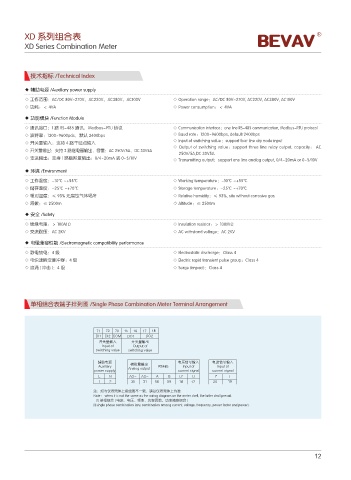

XD 系列组合表
XD Series Combination Meter

技术指标 /Technical Index

◆ 辅助电源 /Auxiliary power supply
◇ 工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V ◇ Operation range：AC/DC 80V~270V, AC220V, AC380V, AC100V
◇ 功耗：＜ 4VA ◇ Power consumption：＜ 4VA

◆ 功能模块 /Function Module
◇ 通讯接口：1 路 RS-485 通讯，Modbus-PTU 协议 ◇ Communication interface：one line RS-485 communication, Modbus-RTU protocol
◇ 波特率：1200~9600pds，默认 2400bps ◇ Baud rate：1200~9600bps, default 2400bps
◇ Input of switching value：support four line dry node input
◇ 开关量输入：支持 4 路干结点输入
◇ Output of switching value：support three line relay output, capacity： AC
◇ 开关量输出：支持 3 路继电器输出，容量：AC 250V/5A，DC 30V5A
250V/5A,DC 30V5A
◇ 变送输出：支持 1 路模拟量输出：0/4~20mA 或 0~5/10V ◇ Transmitting output：support one line analog output, 0/4~20mA or 0~5/10V
◆ 环境 /Environment
◇ 工作温度：-10℃ ~+55℃ ◇ Working temperature：-10℃ ~+55℃
◇ 储存温度：-25℃ ~+70℃ ◇ Storage temperature：-25℃ ~+70℃
◇ 相对湿度：≤ 93% 无腐蚀气体场所 ◇ Relative humidity：≤ 93%, site without corrosive gas
◇ 海拔：≤ 2500m ◇ Altitude：≤ 2500m

◆ 安全 /Safety
◇ 绝缘电阻：＞ 100MΩ ◇ Insulation resistor：＞ 100MΩ
◇ 交流耐压：AC 2KV ◇ AC withstand voltage：AC 2KV

◆ 电磁兼容性能 /Electromagnetic compatibility performance
◇ 静电放电：4 级 ◇ Electrostatic discharge：Class 4
◇ 电快速瞬变脉冲群：4 级 ◇ Electric rapid transient pulse group：Class 4
◇ 浪涌 ( 冲击 )：4 级 ◇ Surge (impact)：Class 4

单相组合表端子排列图 /Single Phase Combination Meter Terminal Arrangement

%* %* $0. %0 %0
ᐬڟ䛻䒿ڑ ᐬڟ䛻䒿ܦ
*OQVU PG 0VUQVU PG
TXJUDIJOH WBMVF TXJUDIJOH WBMVF
䒱ߕ⩡⎼ Ὅ᠋䛻䒿ܦ ⩡ࢷԍण䒿ڑ ⩡≭ԍण䒿ڑ
"VYJMJBSZ "OBMPH PVUQVU 34 *OQVU PG *OQVU PG
QPXFS TVQQMZ DVSSFOU TJHOBM DVSSFOU TJHOBM
- / "0 "0 " # 6 6 * *

注：如与仪表壳体上接线图不一致，请以仪表壳体上为准
Note： when it is not the same as the wiring diagram on the meter shell, the latter shall prevail.
(1) 单相组合 ( 电流、电压、频率、功率因数、功率随意组合 )
(1)single phase combination (any combination among current, voltage, frequency, power factor and power).
