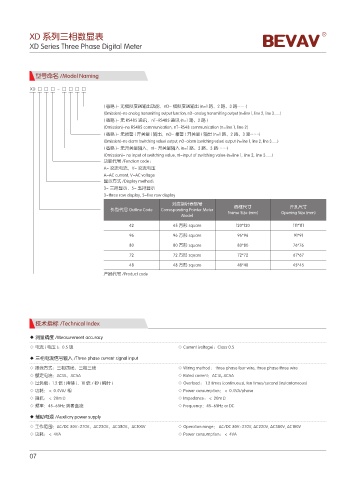

XD 系列三相数显表
XD Series Three Phase Digital Meter

型号命名 /Model Naming

XD □ □ □ - □ □ □ □

( 省略 )- 无模拟变送输出功能，nD- 模拟变送输出 (n=1 路、2 路、3 路……)
(Omission)-no analog transmitting output function, nD-analog transmitting output (n=line 1, line 2, line 3......)
( 省略 )- 无 RS485 通讯，nT-RS485 通讯 (n=1 路、2 路 )
(Omission)-no RS485 communication, nT-RS48 communication (n=line 1, line 2)
( 省略 )- 无报警 ( 开关量 ) 输出，nO- 报警 ( 开关量 ) 输出 (n=1 路、2 路、3 路……)
(Omission)-no alarm (switching value) output, nO-alarm (switching value) output (n=line 1, line 2, line 3......)
( 省略 )- 无开关量输入，nI- 开关量输入 (n=1 路、2 路、3 路……)
(Omission)- no input of switching value, nI-input of switching value (n=line 1, line 2, line 3......)
功能代号 /Function code：
A- 交流电流，V- 交流电压
A-AC current, V-AC voltage
显示方式 /Display method：
3- 三排显示，5- 五排显示
3-three row display, 5-five row display
对应指针表型号
开孔尺寸
面框尺寸
外型代号 Outline Code Corresponding Pointer Meter Frame Size (mm) Opening Size (mm)
Model
42 45 方形 square 120*120 111*111
96 96 方形 square 96*96 91*91
80 80 方形 square 80*80 76*76
72 72 方形 square 72*72 67*67
48 48 方形 square 48*48 45*45
产品代号 /Product code

技术指标 /Technical Index

◆ 测量精度 /Measurement accuracy
◇ 电流 ( 电压 )：0.5 级 ◇ Current (voltage)：Class 0.5
◆ 三相电流信号输入 /Three phase current signal input
◇ 接线方式：三相四线、三相三线 ◇ Wiring method： three phase four wire, three phase three wire
◇ 额定电流：AC1A、AC5A ◇ Rated current：AC1A, AC5A
◇ 过负载：1.2 倍 ( 持续 )，10 倍 / 秒 ( 瞬时 ) ◇ Overload： 1.2 times (continuous), ten times/second (instantaneous)
◇ 功耗：＜ 0.4VA/ 相 ◇ Power consumption：＜ 0.4VA/phase
◇ 阻抗：＜ 20mΩ ◇ Impedance：＜ 20mΩ
◇ 频率：45-65Hz 或者直流 ◇ Frequency：45-65Hz or DC
◆ 辅助电源 /Auxiliary power supply
◇ 工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V ◇ Operation range： AC/DC 80V~270V, AC220V, AC380V, AC100V
◇ 功耗：＜ 4VA ◇ Power consumption：＜ 4VA
