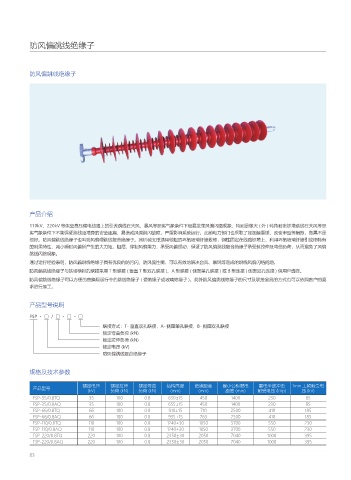

防风偏跳线绝缘子

防风偏跳线绝缘子

产品介绍

110kV、220kV 等架空高压输电线路上的引流跳线在大风、暴风等恶劣气象条件下极易发生风偏闪络现象，特别是像大 ( 外 ) 转角耐张铁塔跳线在大风等恶
劣气象条件下不能保证跳线距塔身的安全距离，易造成风偏跳闪故障，严重影响系统运行。此前电力部门也采取了如加装重锤，改变串型等措施，效果不是
很好。防风偏跳线绝缘子也叫防风偏硬跳线复合绝缘子。其机械支撑选用较粗的环氧玻璃纤维拔棒，钢性固定在线路铁塔上、利用环氧玻璃纤维引拔棒特有
的刚柔特性，减小瞬时风偏所产生的大力矩，阻尼、抑制风偏能力，承受风偏摆动，保证了防风偏跳线复合绝缘子承受抗拉伸及弯曲负荷，从而避免了风偏
跳线闪络现象。
通过运行经验表明，防风偏跳线绝缘子具有优良的防污闪、防风偏性能，可以有效地解决台风、暴风等造成的跳线风偏闪络问题。
防风偏跳线绝缘子与铁塔横担的联接采用 T 型联接 ( 垂直 T 型双孔联接 )、A 型联接 ( 侧面单孔联接 ) 或 B 型连接 ( 侧面双孔连接 ) 供用户选择。
防风偏跳线绝缘子可以方便的替换现运行中的跳线绝缘子 ( 瓷绝缘子或玻璃绝缘子 )。此外防风偏跳线绝缘子的尺寸及联接金具的方式也可以依照客户的要
求进行加工。

产品型号说明

FSP - □ / □ - □ - □
联接方式：T- 垂直双孔联接，A- 侧面单孔联接，B- 侧面双孔联接
额定弯曲负荷 (kN)
额定拉伸负荷 (kN)
额定电压 (kV)
防风偏跳线复合绝缘子

规格及技术参数

额定拉伸
雷电全波冲击
额定弯曲
产品型号 额定电压 负荷 (kN) 负荷 (kN) 结构高度 绝缘距离 最小公称爬电 耐受电压 (kVp) 1min 工频耐受电
距离 (mm)
压 (kV)
(mm)
(mm)
(kV)
FSP-35/0.8TQ 35 100 0.8 630±15 450 1400 230 95
FSP-35/0.8AQ 35 100 0.8 655±15 450 1400 230 95
FSP-66/0.8TQ 66 100 0.8 910±15 710 2500 410 185
FSP-66/0.8AQ 66 100 0.8 935±15 763 2500 410 185
FSP-110/0.8TQ 110 100 0.8 1240±30 1050 3700 550 230
FSP-110/0.8AQ 110 100 0.8 1240±30 1050 3700 550 230
FSP-220/0.8TQ 220 100 0.8 2350±30 2050 7040 1000 395
FSP-220/0.8AQ 220 100 0.8 2350±30 2050 7040 1000 395
