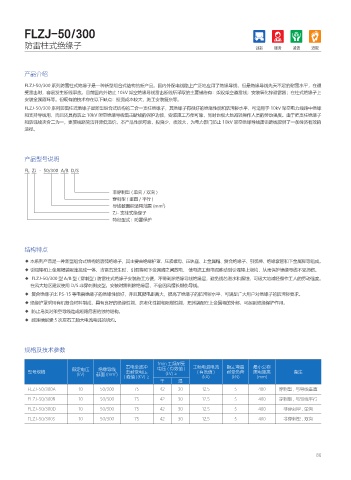

FLZJ-50/300

防雷柱式绝缘子

产品介绍

FLZJ-50/300 系列防雷柱式绝缘子是一种新型组合式结构的新产品。国内外配电线路上广泛地应用了绝缘导线，但是绝缘导线先天不足的耐雷水平，在遭
受雷击时，容易发生断线事故。目前国内外防止 10kV 架空绝缘导线雷击断线所采取的主要措施有：架设架空避雷线；安装氧化锌避雷器；在柱式绝缘子上
安装金属箍环等。但现有的技术存在以下缺点：投资成本较大，施工安装复杂等。
FLZJ-50/300 系列防雷柱式绝缘子是新型组合式结构的二合一支柱绝缘子，其绝缘子有很好的绝缘性能和防污秽水平，可适用于 10kV 架空电力线路中绝缘
和支持导线用，而且还具有防止 10kV 架空绝缘导线雷击断线的保护功能，安装施工方便可靠，同时也极大地减轻操作人员的劳动强度。由于把支柱绝缘子
和防弧线夹合二为一，更使线路简洁并降低造价。本产品性能可靠，投资少，收效大，为电力部门防止 10kV 架空绝缘导线雷击断线提供了一条经济有效的
途径。

产品型号说明

FL ZJ - 50/300 A/B D/S

非穿刺型 ( 单向 / 双向 )
穿刺型 ( 垂直 / 平行 )
2
导线截面积适用范围 (mm )
ZJ- 支柱式绝缘子
特征型式：防雷保护

结构特点

◆ 本系列产品是一种新型组合式结构的防弧绝缘子，其主要由绝缘护罩、压紧螺母、压块座、上金属帽、复合绝缘子、引弧棒、绝缘套管和下金属脚等组成。
◆ 引弧棒和上金属帽装配连接成一体，当雷击发生时，引弧棒和下金属脚之间放电， 使电流工频电弧移动到引弧棒上烧灼，从而保护绝缘导线不受损伤。
◆ FLZJ-50/300 型 A/B 型 ( 穿刺型 ) 防雷柱式绝缘子安装施工方便，不需剥除绝缘导线绝缘层，避免线芯进水和腐蚀，可极大地减轻操作工人的劳动强度。
在风大地区建议使用 D/S 非穿刺剥皮型。安装时需剥除绝缘层，不会因风摆长期伤导线。
◆ 复合绝缘子比 PS-15 等电瓷绝缘子的绝缘性能好，并且其爬电距离大，提高了绝缘子的防污秽水平，可满足广大用户对绝缘子的防污秽要求。
◆ 绝缘护罩采用有机复合材料制成，具有良好的绝缘性能、抗老化性能和阻燃性能，把其装配在上金属帽的外部，可起到绝缘保护作用。
◆ 防止鸟类对架空导线造成短路危害的独特结构。
◆ 能连续耐受 5 次左右工频大电流电弧的烧灼。

规格及技术参数

1min 工频耐受
雷电全波冲 工频电弧电流 额定弯曲 最小公称
额定电压 绝缘导线 电压 ( 有效值 )
击耐受电压
型号规格 (kV) 截面 (mm ) ( 峰值 )(KV) ≥ (kV) ≥ ( 有效值 ) 耐受负荷 爬电距离 备注
2
(kA)
(mm)
(kN)
干 湿
FLZJ-50/300A 10 50/300 75 42 30 12.5 5 400 穿刺型 , 与导线垂直
FLZJ-50/300B 10 50/300 75 42 30 12.5 5 400 穿刺型 , 与导线平行
FLZJ-50/300D 10 50/300 75 42 30 12.5 5 400 非穿刺型 , 单向
FLZJ-50/300S 10 50/300 75 42 30 12.5 5 400 非穿刺型 , 双向

86
