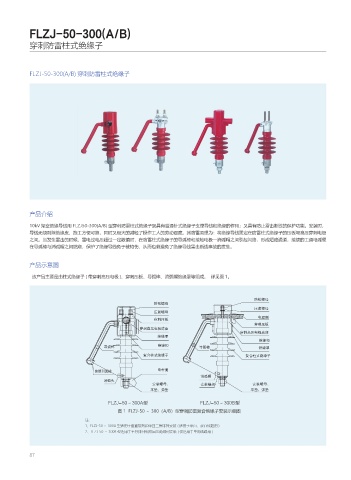

FLZJ-50-300(A/B)

穿刺防雷柱式绝缘子

FLZJ-50-300(A/B) 穿刺防雷柱式绝缘子

产品介绍

10kV 架空绝缘导线用 FLZJ50-300(A/B) 型穿刺防雷柱式绝缘子既具有普通针式绝缘子支撑导线和绝缘的作用；又具有防止雷击断线的保护功能。安装时，
导线无须剥除绝缘皮，施工方便可靠，同时又极大的减轻了操作工人的劳动强度。其防雷原理为：将绝缘导线固定在防雷柱式绝缘子的压板与高压穿刺电极
之间。当发生雷击的时候，雷电过电压超过一定数值时，在防雷柱式绝缘子的导弧棒和接地电极一消弧帽之间引起闪络，形成短路通道，接续的工频电弧便
在导弧棒与消弧帽之间燃烧，保护了绝缘导线免于被灼伤，从而也就避免了绝缘导线雷击断线事故的发生。

产品示意图

该产品主要是由柱式绝缘子 ( 带穿刺高压电极 )、穿刺压板、导弧棒、消弧帽绝缘罩等组成。 详见图 1。

᫸ౚᛂආ
᫸ౚᛂආ
Ԍጊᛂආ
Ԍጊᛂආ
ႂຸΞ
ቇ҇Ԍ౛
ቇ҇Ԍ౛
ቇ҇ᰳԌႂ౜ऄए
ቇ҇ᰳԌႂ౜ऄए
ፏᎅᎳ
ፏᎅ੭
࠭ऺೡ ፏᎅ੭ ࠭ऺೡ ፏᎅᎳ
ܬՋಎयፏᎅߔ ܬՋಎयፏᎅߔ

ፏᎅलऺೡ ႂిΞ
๖ऺࣤ
๖ऺܿ
߶ᜈᛂආNj ߶ᜈശઝ ߶ᜈᛂආNj
ࣰۘNjीۘ ࣰۘNjीۘ

'-;+ ᾝ "ۋ '-;+ ᾝ #ۋ
图 1 FLZJ-50 ～ 300（A/B）型穿刺防雷复合绝缘子安装示意图
注：
1、FLZJ-50 ～ 300A 型适用于垂直排列和单回三角排列安装 ( 适用于单向、双向线路用 )
2、FLZJ-50 ～ 300B 型适用于平行排列和双回三角排列安装 ( 仅适用于单向线路用 )
