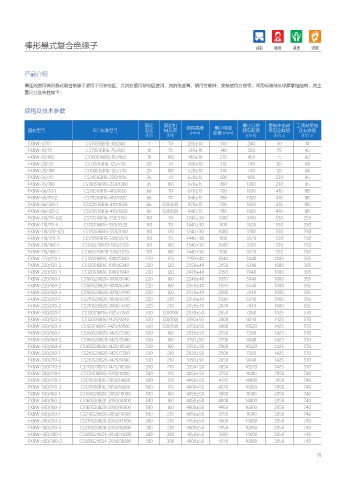

棒形悬式复合绝缘子




          产品介绍

          高压线路用棒形悬式复合绝缘子适用于污秽地区,尤其在重污秽地区使用,其抗张度高,防污性能好,安装使用方便等,采用标准球头球窝联结结构,其主
          要尺寸及特性如下:


          规格及技术参数

                                                   额定    额定机                        最小公称     雷电冲击耐     工频耐受电
                                                                           最小电弧
           国标型号                  IEC 标准型号          电压    械负荷     结构高度     距离 (mm)   爬电距离     受电压峰值      压有效值
                                                                  (mm)
                                                   (kV)   (kN)                        (mm)     (kV) ≥    (kV) ≥
           FXBW-1/70           CS70S16B16-30/240    1      70     285±10     130      240       30        10
           FXBW-10/70          CS70S16B16-75/350    10     70     310±10     140      350       75        42
           FXBW-10/100        CS100S16B16-95/450    10     100    416±10     210      450       75        42
           FXBW-20/70         CS70S16B16-125/740   20      70     480±10     310      740       125       68
           FXBW-20/100        CS100S16B16-125/740  20      100    520±10     310      740       125       68
           FXBW-35/70         CS70S16B16-230/1015  35      70     670±15     500      1015      230       95
           FXBW-35/100        CS100S16B16-230/1300  35     100    670±15     480      1300      230       95
           FXBW-66/70-1       CS70S16B16-410/1650  66      70     870±15     700      1650      410       185
           FXBW-66/70-2       CS70S16B16-410/1920  66      70     940±15     780      1920      410       185
           FXBW-66/120-1      CS120S16B16-410/1650  66   120(100)  870±15    700      1650      410       185
           FXBW-66/120-2      CS120S16B16-410/1920  66   120(100)  940±15    780      1920      410       185
           FXBW-110/70-1(2)   CS70S16B16-550/3150  110     70    1240±30    1000      3150      550      250
           FXBW-110/70-3      CS70S16B16-550/3520  110     70    1440±30    1100      3520      550      250
           FXBW-110/120-1(2)  CS120S16B16-550/3150  110    120   1240±30    1000      3150      550      250
           FXBW-110/120-3    CS120S16B16-550/3520  110     70    1440±30    1100      3520      550      250
           FXBW-110/160-1    CS160S20B20-550/3150  110     160   1340±30    1000      3150      550      250
           FXBW-110/160-2    CS160S20B20-550/3520  110     160   1440±30    1100      3520      550      250
           FXBW-220/120-1    CS120S16B16-1000/5040  220    120   2150±40    1840      5040      1000     395
           FXBW-220/120-2    CS120S16B16-1000/6340  220    120   2350±40    2050      6340      1000     395
           FXBW-220/120-3    CS120S16B16-1000/7040  220    120   2470±40    2150      7040      1000     395
           FXBW-220/160-1    CS160S20B20-1000/5040  220    160   2240±40    1870      5040      1000     395
           FXBW-220/160-2    CS160S20B20-1000/6340  220    160   2350±40    1970      6340      1000     395
           FXBW-220/160-3    CS160S20B20-1000/7040  220    160   2470±40    2080      7040      1000     395
           FXBW-220/210-1    CS210S20B20-1000/6340  220    210   2350±40    1930      6340      1000     395
           FXBW-220/210-2    CS210S20B20-1000/7040  220    210   2470±40    2040      7040      1000     395
           FXBW-330/120-1    CS120S16B16-1425/7260  330  120(100)  2930±50  2650      7260      1425     570
           FXBW-330/120-2    CS120S16B16-1425/9240  330  120(100)  3150±50  2800      9240      1425     570
           FXBW-330/120-3    CS120S16B16-1425/10560  330  120(100)  3350±50  3000    10520      1425     570
           FXBW-330/160-1    CS160S20B20-1425/7260  330    160   2930±50    2550      7260      1425     570
           FXBW-330/160-2    CS160S20B20-1425/9240  330    160   3150±50    2700      9240      1425     570
           FXBW-330/160-3    CS160S20B20-1425/10560  330   160   3350±50    2900      10520     1425     570
           FXBW-330/210-1    CS210S20B20-1425/7260  330    210   2930±50    2500      7260      1425     570
           FXBW-330/210-2    CS210S20B20-1425/9240  330    210   3150±50    2650      9240      1425     570
           FXBW-330/210-3    CS210S20B20-1425/10560  330   210   3350±50    2850      10520     1425     570
           FXBW-500/120-1    CS120S16B16-2050/11000  500   120   4050±50    3750      11000    2050      740
           FXBW-500/120-2    CS120S16B16-2050/14000  500   120   4450±50    4120     14000     2050      740
           FXBW-500/120-3    CS120S16B16-2050/16000  500   120   4900±50    4570      16000    2050      740
           FXBW-500/160-1    CS160S20B20-2050/11000  500   160   4050±50    3800      11000    2050      740
           FXBW-500/160-2   CS160S20B20-2050/14000  500    160   4450±50    4000     14000     2050      740
           FXBW-500/160-3   CS160S20B20-2050/16000  500    160   4900±50    4450      16000    2050      740
           FXBW-500/210-1    CS210S20B20-2050/11000  500   210   4050±50    3750      11000    2050      740
           FXBW-500/210-2   CS210S20B20-2050/14000  500    210   4450±50    4000     14000     2050      740
           FXBW-500/210-3   CS210S20B20-2050/16000  500    210   4900±50    4450      16000    2050      740
           FXBW-500/300-1   CS300S24B24-2050/14000  500   300    4050±50    3910     14000     2050      740
           FXBW-500/300-2   CS300S24B24-2050/16000  500   300    4900±50    4370      16000    2050      740
