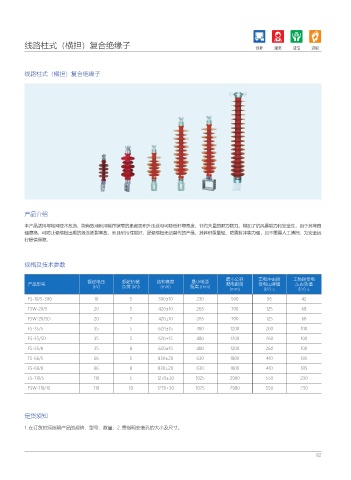

线路柱式（横担）复合绝缘子

线路柱式（横担）复合绝缘子

产品介绍

本产品适用与城网技术改造，能有效地利用城市狭窄的走廊面积升压送电可降低杆塔高度，节约大量的财力物力。增加了抗风暴能力和安全性，由于其弯曲
强度高，可防止瓷横担出现的级连断裂事故，而且耐污性能好，是瓷横担无法替代的产品，其体积重量轻、防震抗冲能力强，且不需要人工清扫，为安全运
行提供保障。

规格及技术参数

最小公称 雷电冲击耐 工频耐受电
最小电弧
产品型号 额定电压 额定机械 结构高度 距离 (mm) 爬电距离 受电压峰值 压有效值
(kV)
(mm)
负荷 (kN)
(mm) (kV) ≥ (kV) ≥
FS-10/5-390 10 5 390±10 230 500 95 42
FSW-20/5 20 5 420±10 265 700 125 68
FSW-20/5D 20 5 420±10 265 700 125 68
FS-35/5 35 5 620±15 480 1200 260 100
FS-35/5D 35 5 620±15 480 1200 260 100
FS-35/8 35 8 620±15 480 1200 260 100
FS-66/5 66 5 830±20 630 1800 410 185
FS-66/8 66 8 830±20 630 1800 410 185

FS-110/5 110 5 1270±30 1025 2900 550 230
FSW-110/10 110 10 1270±30 1025 2900 550 230

定货须知

1. 在订货时须指明产品的规格、型号、数量；2. 需指明安装孔的大小及尺寸。

82
