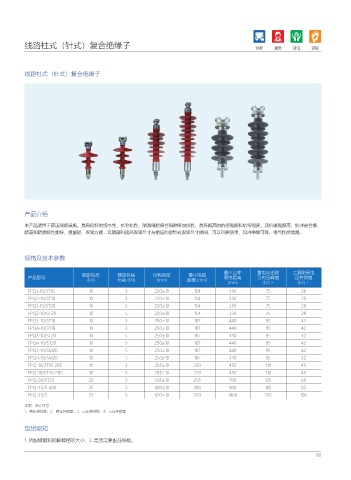

线路柱式（针式）复合绝缘子

线路柱式（针式）复合绝缘子

产品介绍

本产品适用于高压线路设施。具有良好的憎水性、抗老化性、耐漏电起痕性和耐电蚀损性，具有很高的抗扭强度和抗弯强度，其机械强度高，抗冲击性能、
防震和防脆断性能好，重量轻、安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用，其内绝缘可靠，电气性能优越。

规格及技术参数

最小公称 雷电冲击耐 工频耐受电
额定电压 额定机械 结构高度 最小电弧
产品型号 (kV) 负荷 (kN) (mm) 距离 (mm) 爬电距离 受电压峰值 压有效值
(kV) ≥
(kV) ≥
(mm)
FPQ1-10/3T18 10 3 220±10 154 330 75 28
FPQ2-10/3T18 10 3 220±10 154 330 75 28
FPQ1-10/5T20 10 5 220±10 154 330 75 28
FPQ2-10/5T20 10 5 220±10 154 330 75 28
FPQ3-10/3T18 10 3 250±10 187 440 95 42
FPQ4-10/3T18 10 3 250±10 187 440 95 42
FPQ3-10/5T20 10 5 250±10 187 440 95 42
FPQ4-10/5T20 10 5 250±10 187 440 95 42
FPQ3-10/5M20 10 5 250±10 187 440 95 42
FPQ4-10/5M20 10 5 250±10 187 440 95 42
FPQ-10/3T18-285 10 3 285±10 220 450 110 45
FPQ-10/5T20-285 10 5 285±10 220 450 110 45
FPQ-20/5T20 20 5 395±10 295 700 125 68
FPQ-35/5-480 35 5 480±10 380 900 185 85
FPQ-35/5 35 5 620±10 520 1400 265 100

注明：设计序号
1、两年绑线性；2、两年压板型；3、三年绑线性；4、三年压板型

定货须知

1. 所配螺帽和钢脚螺栓的大小；2. 是否需要配压线板。

80
