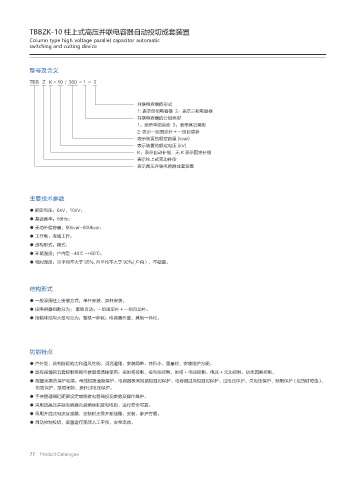

TBBZK-10 柱上式高压并联电容器自动投切成套装置
Column type high voltage parallel capacitor automatic
switching and cutting device
型号及含义
TBB Z K - 10 / 300 - 1 - 3
并联电容器的形式
1: 表示单相电容器 2：表示三相电容器
并联电容器的分组类型
1：表示单组自动 3：表示其它类型
2: 表示一组固定补 + 一组自动补
表示装置的额定容量 (kvar)
表示装置的额定电压 (kV)
K：表示自动补偿，无 K 表示固定补偿
表示柱上式无功补偿
表示高压并联电容器成套装置
主要技术参数
● 额定电压：6kV，10kV；
● 基波频率：50Hz；
● 无功补偿容量：50kvar~600kvar；
● 工作制：连续工作；
● 结构形式：箱式；
● 环境温度：户内型 -40℃ ~+60℃；
● 相对湿度：日平均不大于 95%, 月平均不大于 90%( 户内），不凝露。
结构形式
● 一般采用柱上安装方式：单杆安装、双杆安装。
● 按电容器组数分为： 单组自动；一组固定补 + 一组自动补。
● 按箱体结构大致可分为：整机一体化；电容器外置、其他一体化。
功能特点
● 户外型，具有防雨能力和通风性能。灵活通用、安装简单、体积小、重量轻、安装维护方便。
● 具有完善的五套控制策略可供现场选择使用：按时间控制、按电压控制、时间 + 电压控制、电压 + 无功控制、功率因素控制。
● 配置完善的保护功能：母线短路速断保护、电容器极间短路短延时保护、电容器过流短延时保护、过电压保护、欠电压保护、缺相保护 ( 定货时可选 )、
拒动保护、故障闭锁、操作过电压保护。
● 手持管理器近距离设定或修改电容器投切参数及操作维护。
● 采用的高压并联电容器内装熔丝和放电电阻，运行安全可靠。
● 采用开启式电流互感器，安装时无需开断线路，安装、维护方便。
● 自动控制投切，装置运行无须人工干预，安全高效。
