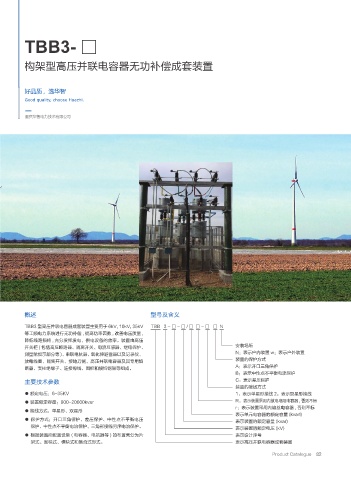

TBB3- □

构架型高压并联电容器无功补偿成套装置

好品质 , 选华智
Good quality, choose Huazhi.

重庆华智电力技术有限公司

概述 型号及含义

TBB3 型高压并联电容器成套装置主要用于 6kV, 10kV, 35kV TBB 3 - □ - □ / □ □ - □ □ N
等工频电力系统进行无功补偿 , 提高功率因数 , 改善电压质量 ,
降低线路损耗 , 充分发挥发电、供电设备的效率。装置由高压
开关柜 ( 包括高压断路器、隔离开关、电流互感器、继电保护、 安装场所
测量就指示部分等 )、串联电抗器、氧化锌避雷器以及记录仪、 N：表示户内装置 w：表示户外装置
装置的保护方式
放电线圈、隔离开关、接地刀闸、高压并联电容器及其专用熔
A：表示开口三角保护
断器、支柱绝缘子、连接母线、围栏和镀锌钢架等组成。
B：表示中性点不平衡电流保护
主要技术参数 C：表示差压保护
装置的接线方式
● 额定电压：6~35KV 1：表示单星形接线 2：表示双星形接线
● 装置额定容量：900-20000kvar R：表示装置采用内放电电阻电容器 , 否则不标
r：表示装置采用内熔丝电容器 , 否则不标
● 接线方式：单星形、双星形
表示单元电容器的额定容量 (kvarl)
● 保护方式：开口三角保护、差压保护、中性点不平衡电压
表示装置的额定容量 (kvar)
保护、中性点不平衡电流保护、三角形接线另序电流保护。
表示装置的额定电压 (kV)
● 根据装置所配置设备 ( 电容器、电抗器等 ) 的布置壳分为片 表示设计序号
架式、围栏式、模块式和集合式形式。 表示高压并联电容器成套装置
Product Catalogue 82
