P. 86

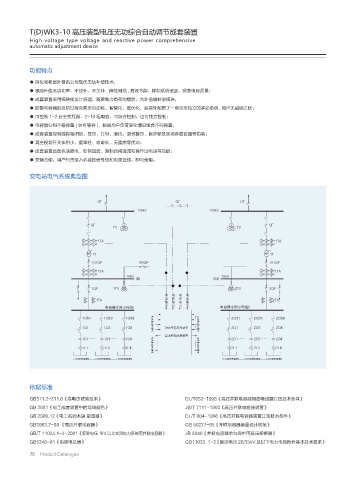

T(D)WK3-10 高压装型电压无功综合自动调节成套装置
High-voltage type voltage and reactive power comprehensive
automatic adjustment device
功能特点
● 消化吸收国外著名公司现代无功补偿技术；
● 跟踪补偿无功功率，不过补，不欠补，降低网损 , 高效节能，抑制系统谐波，提高电网质量；
● 成套装置采用模块化设计原理，随着电力负荷的增加，允许追加补偿模块；
● 控制电容器组投切过程实现全自动化、智能化、最优化，且另外配置了一套完全独立的手动系统 , 用户无后顾之忧；
● 可控制 1~2 台主变压器、2~10 组电容，可综合控制，也可独立控制；
● 电容器分组不等容量 ( 也可等容 )，根据用户负荷变化情况组合不同容量；
● 成套装置控制器具备闭锁、显示、打印、通讯、语音提示、自诊断及现场参数设置等功能；
● 真空投切开关体积小、重量轻、寿命长、无重燃等优点；
● 成套装置具备快速放电、抑制谐波、限制合闸涌流和操作过电压等功能；
● 安装方便，用户只需接入必要的信号线和电源进线，即可使用。
变电站电气系统典型图
2' 2' 2'
L7 L7
2' 2'
57 57
5" 5"
5 5
2' 2' 2'
5" 5"
L7 L7
*⃡ **⃡
2' 57 ⩡ ⩡ ⩡ ⩡ 57 2'
≭ ࢷ ࢷ ≭
ԍ ԍ ԍ ԍ
5" ण ण ण ण 5"
⩡ქஔ̿⩔ᄻ㏫* ⩡ქஔ̿⩔ᄻ㏫**
ᐬ ᐬ
ڟ ڟ
24 24 24 䛻 ԍ 䛻 ԍ 24 24 24
ण ण
䒿 䒿
2 2 2 ڑ 58,ಷ倄ࢷᬌߋ⢳ ڑ 2 2 2
ᐬ 㜖ߔᣓݢ㷱㒚 ᐬ
ڟ ڟ
$ $ $ 䛻 䛻 $ $ $
ԍ ԍ
ण ण
- - - 䒿 ܦ 䒿 ܦ - - -
* Ꭲ㖀⩡ქஔὍಃ * Ꭲ㖀⩡ქஔὍಃ * Ꭲ㖀⩡ქஔὍಃ ** Ꭲ㖀⩡ქஔὍಃ ** Ꭲ㖀⩡ქஔὍಃ ** Ꭲ㖀⩡ქஔὍಃ
依据标准
GB311.2~311.6《高电压试验技术》 DL/T653-1998《高压并联电容器用放电线圈订货技术条件》
GB 2681《电工成套装置中的导线颜色》 JB/T 7111-1993《高压并联电容器装置》
GB 2900.12《电工名词术语 避雷器》 DL/T 604-1996《高压并联电容器装置订货技术条件》
GB3983.2-89 《高压并联电容器》 GB 50227-95《并联电容器装置设计规范》
GB/T 11024.1~4-2001《标称电压 1kV 以上交流电力系统用并联电容器》 JB 3840《并联电容器单台保护用高压熔断器》
GB5346-91《串联电抗器》 GB11033. 1~3《额定电压 26/35kV 及以下电力电缆附件基本技术要求》
