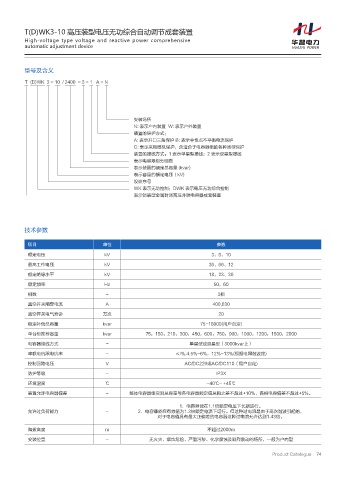

T(D)WK3-10 高压装型电压无功综合自动调节成套装置
High-voltage type voltage and reactive power comprehensive
automatic adjustment device
型号及含义
T (D)WK 3 - 10 / 2400 - 3 - 1 A - N
安装场所
N: 表示户内装置 W: 表示户外装置
装置的保护方式：
A: 表示开口三角保护 B: 表示中性点不平衡电流保护
C: 表示采用微机保护，含适合于电容器组的各种类型保护
装置的接线方式：1 表示单星型接线；2 表示双星型接线
表示电容嚣组分组数
表示装置的额定总容量 (kvar)
表示容量的额定电压（kV)
设计序号
WK 表示无功控制；DWK 表示电压无功综合控制
表示铠装型金属封闭高压并联电容器成套装置
技术参数
项目 单位 参数
额定电压 kV 3、6、10
最高工作电压 kV 36、66、12
额定绝缘水平 kV 18、23、30
额定频率 Hz 50，60
相数 - 3相
真空开关额定电流 A 400,630
真空开关电气寿命 万次 20
额定补偿总容量 kvar 75-16000(用户自定)
单台柜推荐容量 kvar 75，150，210，300，450，600，750，900，1000，1200，1500，2000
电容器接线方式 - 单星型或双星型（3000kvar上）
串联电抗器电抗率 - ≤l%.4.5%~6%，12%~13%(根据电网谐波定)
控制回路电压 V AC/DC220或AC/DC110（用户自定)
防护等级 - IP3X
环境温度 ℃ -40℃- +45℃
装置允许电容器偏差 - 整体电容器组实测总容量与各电容器额定值总和之差不超过+10%，各相电容偏差不超过+5%。
1．电容器能在1.1倍额定电压下长期运行。
允许过负荷能力 - 2．电容器能在有效值为1.3倍额定电流下运行。但这种过电流是由于高次谐波引起的，
对于电容值具有最大正偏差的电容器这种过电流允许达到1.43倍。
海拔高度 m 不超过2000m
安装位置 - 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所，—般为户内型
