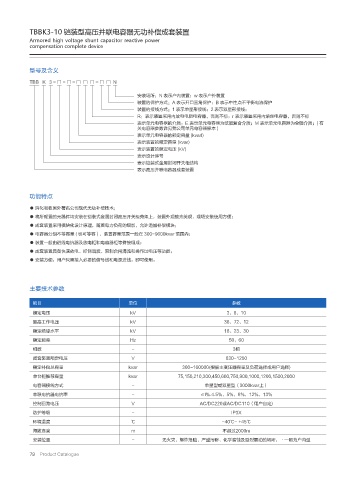

TBBK3-10 铠装型高压并联电容器无功补偿成套装置
Armored high voltage shunt capacitor reactive power
compensation complete device

型号及含义

TBB K 3 - □ - □ - □ □ □ - □ □ N

安装场所：N 表示户内装置；w 表示户外装置
装置的保护方式：A 表示开口三角保护；B 表示中性点不平衡电流保护
装置的接线方式：1 表示单星形接线；2 表示双星形接线；
R：表示装置采用内放电电阻电容器，否则不标；r 表示装置采用内熔丝电容器，否则不标
表示单元电容器的介质：E 表示单元电容器为纸膜复合介质；M 表示单元电容器为全膜介质；( 有
关电容器参数详见我公司单元电容器样本 )
表示单元电容器的额定容量 (kvarl)
表示装置的额定容量 (kvar)
表示装置的额定电压 (kV)
表示设计序号
表示铠装式金属封闭开关柜结构
表示高压并联电容器成套装置

功能特点
● 消化吸收国外著名公司现代无功补偿技术；
● 将所配置的元器件均安装在铠装式金属封闭高压开关柜壳架上，装置外观整齐美观，现场安装使用方便；
● 成套装置采用模块化设计原理，随着电力负荷的增加，允许追加补偿模块；
● 电容器分组不等容量 ( 也可等容 ) ，装置容量范围一般在 300~9600kvar 范围内；
● 装置一般由进线电抗器及放电柜和电容器柜等拼接组成；
● 成套装置具备快速放电、抑制谐波、限制合闸涌流和操作过电压等功能；
● 安装方便，用户只需接入必要的信号线和电源进线，即可使用。

主要技术参数

项目 单位 参数
额定电压 kV 3、6、10
最高工作电压 kV 36、72、12
额定绝缘水平 kV 18、23、30
额定频率 Hz 50，60
相数 - 3相
成套装置额定电压 V 630-1250
额定补偿总容量 kvar 300-160000(根据主变压器容量及负荷选择或用户选择)
单台柜推荐容量 kvar 75,150,210,300,450,600,750,900,1000,1200,1500,2000
电容器接线方式 - 单星型或双星型（3000kvar上）
串联电抗器电抗率 - ≤l%.4.5%，5%，6%，12%，13%
控制回路电压 V AC/DC220或AC/DC110（用户自定)
防护等级 - IP3X
环境温度 ℃ -40℃- +45℃
海拔高度 m 不超过2000m
安装位置 - 无火灾、爆炸危险、严盛污秽、化学腐蚀及剧烈震动的场所，·—照为户内型
