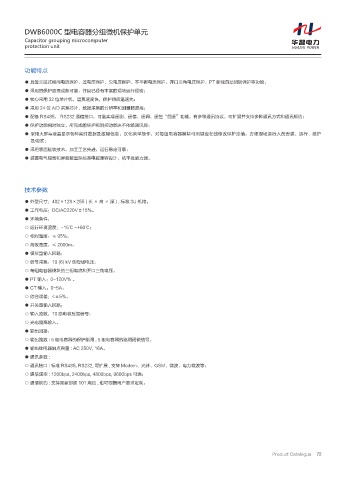

DWB6000C 型电容器分组微机保护单元
Capacitor grouping microcomputer
protection unit
功能特点
● 具备三段式相间电流保护、过电压保护、欠电压保护、不平衡电流保护、开口三角电压保护、PT 断线自动闭锁保护等功能；
● 采用的保护原理成熟可靠，并且已经有丰富的现场运行经验；
● 核心采用 32 位单片机，运算速度快，保护响应迅速先；
● 采用 24 位 A/D 采集芯片，数据采集的分辨率和测量精度高；
● 配备 RS485， RS232 通信接口，可靠实现遥测、遥信、遥调、遥控“四遥”功能，有多种通讯协议，可扩展并支持多种通讯方式和通讯规约；
● 保护功能相对独立，所完成的保护和测控功能决不依赖通讯网；
● 采用大屏幕液晶显示各种实时数据及故障信息，汉化莱单操作，对每组电容器模块可用键盘在线修改保护定值，方便现场运行人员安装、运行、维护
及调试；
● 采用表面贴装技术，加工工艺先进，运行稳定可靠；
● 装置电气隔离和屏蔽按国际标准电磁兼容设计，抗干扰能力强。
技术参数
● 外型尺寸：482×128×255 ( 长 × 高 × 深 ) , 标准 3U 机箱。
● 工作电压：DC/AC220V±15%。
● 环境条件：
○ 运行环境温度：-15℃ ~+60℃；
○ 相对湿度：≤ 95%；
○ 海拔高度：≤ 2000m。
● 模拟量输入回路：
○ 信号采集：10 (6) kV 侧母线电压；
○ 每组电容器模块的三相电流和开口三角电压。
● PT 输入：0~120V% 。
● CT 输入：0~5A。
○ 综合误差：<±5%。
● 开关量输入回路：
○ 输入路数：10 路电容反馈信号；
○ 光电隔离输入。
● 输出回路：
○ 输出路数 : 5 组电容器的保护跳闸 , 5 组电容器的跳闸闭锁信号。
● 输出继电器触点容量 : AC 250V, 16A。
● 通讯参数 :
○ 通讯接口 : 标准 RS485, RS232, 可扩展 , 支持 Modem、光纤、GSM、微波、电力载波等；
○ 通信速率 : 1200bps, 2400bps, 4800bps, 9600bps 可选；
○ 通信规约 : 支持国家部颁 101 规约 , 也可根据用户要求定制。
