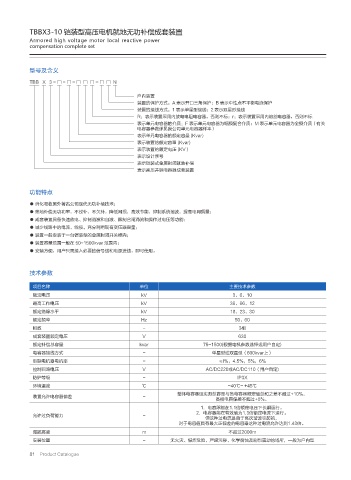

TBBX3-10 铠装型高压电机就地无功补偿成套装置
Armored high voltage motor local reactive power
compensation complete set

型号及含义

TBB X 3 - □ - □ - □ □ □ - □ □ N

户内装置
装置的保护方式：A 表示开口三角保护；B 表示中性点不平衡电流保护
装置的接线方式：1 表示单星型接线；2 表示双星形接线
R：表示装置采用内放电电阻电容器，否则不标；r：表示装置采用内熔丝电容器，否则不标
表示单元电容器的介质：F 表示单元电容器为纸膜复合介质；M 表示单元电容器为全膜介质（有关
电容器参数详见我公司单元电容器样本）
表示单元电容器的额定容量 (Kvar)
表示装置的额定容量 (Kvar)
表示装置的额定电压 (KV）
表示设计序号
表示铠装式金属封闭就地补偿
表示高压并联电容器成套装置

功能特点
● 消化吸收国外著名公司现代无功补偿技术；
● 就地补偿无功功率，不过补，不欠补，降低网损，高效节能，抑制系统谐波，提高电网质量；
● 成套装置具备快速放电、抑制谐波和自激、限制合闸涌流和操作过电压等功能；
● 减少线路中的电流、线损，充分利用现有变压器容量；
● 装置一般安装于一台铠装型的金属封闭开关柜内；
● 装置容量范围一般在 50~1500kvar 范围内；
● 安装方便，用户只需接入必要的信号线和电源进线，即可使用。

技术参数

项目名称 单位 主要技术参数
额定电压 kV 3、6、10
最高工作电压 kV 36、66、12
额定绝缘水平 kV 18、23、30
额定频率 Hz 50，60
相数 - 3相
成套装置额定电压 V 630
额定补偿总容量 kvar 75-1500(根据电机参数选择或用户自定)
电容器接线方式 - 单星型或双星型（600kvar上）
串联电抗器电抗率 - ≤l%，4.5%，5%，6%
控制回路电压 V AC/DC220或AC/DC110（用户自定)
防护等级 - IP3X
环境温度 ℃ -40℃- +45℃
整体电容器组实测总容量与各电容器额定值总和之差不超过+10%，
装置允许电容器偏差 -
各相电容偏差不超过+5%。
1．电容器能在1.1倍额定电压下长期运行。
2．电容器能在有效值为1.3倍额定电流下运行。
允许过负荷能力 -
但这种过电流是由于高次谐波引起的，
对于电容值具有最大正偏差的电容器这种过电流允许达到1.43倍。
海拔高度 m 不超过2000m
安装位置 - 无火灾、爆炸危险、严盛污秽、化学腐蚀及剧烈震动的场所，—般为户内型
