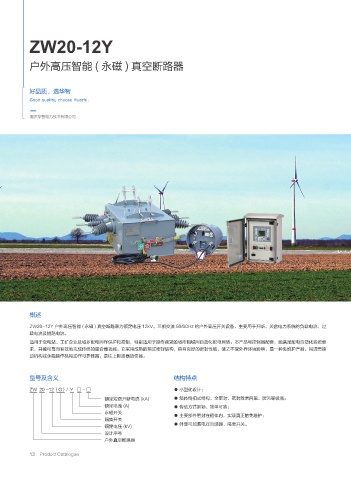

ZW20-12Y

户外高压智能 ( 永磁 ) 真空断路器

好品质 , 选华智
Good quality, choose Huazhi.

重庆华智电力技术有限公司

概述

ZW20-12Y 户外高压智能 ( 永磁 ) 真空断路器为额定电压 12kV、三相交流 50/60Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过
载电流及短路电流。
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化系统要
求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，具有良好的密封性能，使之不受外界环境影响，是一种免维护产品。其弹簧操
动机构或永磁操作机构动作可靠性高，是柱上断路器的佳品。

型号及含义 结构特点

ZW 20 -12（G）/ Y □-□ ● 小型化设计；
额定短路开断电流 (kA) ● 箱体倒扣式结构、全密封、密封效果简单、防污等级高；
额定电流 (A) ● 传动方式新颖、简单可靠；
永磁开关
● 主要部件密封在箱体内，实现真正的免维护；
隔离开关
● 外部可加装电压互感器、隔离开关。
额定电压 (kV)
设计序号
户外真空断路器
