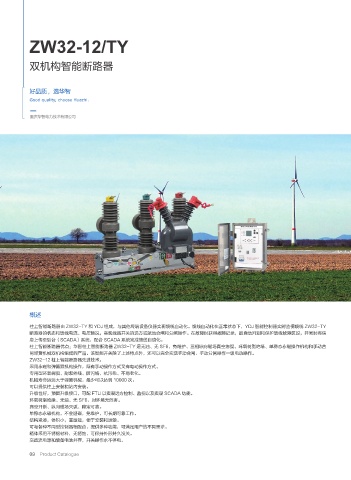

ZW32-12/TY

双机构智能断路器

好品质 , 选华智
Good quality, choose Huazhi.

重庆华智电力技术有限公司

概述

柱上智能断路器由 ZW32-TY 和 YDJ 组成，与其他终端设备仪器实现馈线自动化。馈线自动化在正常状态下，YDJ 智能控制器实时监视馈线 ZW32-TY
断路器的状态和馈线电流、电压情况，实现线路开关的远方或就地合闸和分闸操作。在故障时获得故障记录，能自动判别和保护馈线故障区段，并同时将信
息上传至后台（SCADA）系统，配合 SCADA 系统完成馈线自动化。
柱上智能断路器优点：华智柱上智能断路器 ZW32-TY 是无油、无 SF6、免维护、三相纵向磁场真空熄弧，环氧树脂绝缘、单稳态永磁操作机构和手动合
闸弹簧机械双机构组成的产品。该智能开关除了上述特点外，还可以完全实现手动合闸、手动分闸操作一级电动操作。
ZW32-12 柱上智能断路器先进技术：
采用永磁和弹簧双机构操作，既有手动操作方式又有电动操作方式。
专用型环氧树脂、耐紫外线、防闪络、抗污染、不易老化。
机械寿命远远大于弹簧机械，最少可以达到 10000 次。
可以提供柱上安装和站内安装。
升级性好，预留升级接口，可配 FTU 以实现远方控制、监视以及实现 SCADA 功能。
环氧树脂绝缘、无油、无 SF6、对环境无危害。
真空开断、纵向磁场灭弧、稳定可靠。
单稳态永磁机构，不会退磁，免维护，可长期可靠工作。
结构紧凑，体积小，重量轻，便于安装和运输。
可与各种不同型控制器相配合，提供多种功能，可满足用户的不同需求。
箱体采用不锈钢材料，无锈蚀，可保持外形持久没关。
交直流电源和后备电池并存，开关操作永不停电。
