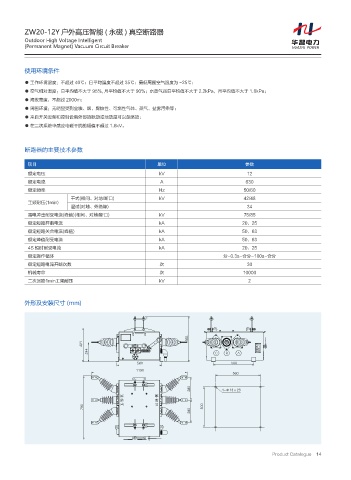

ZW20-12Y 户外高压智能 ( 永磁 ) 真空断路器
Outdoor High Voltage Intelligent
(Permanent Magnet) Vacuum Circuit Breaker

使用环境条件

● 工作环境温度：不超过 40℃；日平均温度不超过 35℃；最低周围空气温度为 -25℃；
● 空气相对湿度：日平均值不大于 95%, 月平均值不大于 90%；水蒸气压日平均值不大于 2.2kPa，月平均值不大于 1.8kPa；
● 海拔高度：不超过 2000m；
● 周围环境：无明显受到尘埃、烟、腐蚀性、可燃性气体、蒸气、盐雾污染等；
● 来自开关设备和控制设备外部的振动或地动是可以忽略的；
● 在二次系统中感应电磁干扰的幅值不超过 1.6kV。

断路器的主要技术参数

项目 单位 参数
额定电压 kV 12
额定电流 A 630
额定频率 Hz 50/60
干式(相间、对地/断口) kV 42/48
工频耐压(1min)
湿试(对地、外绝缘) 34
雷电冲击耐受电流(峰值)(相间、对地/断口) kV 75/85
额定短路开断电流 kA 20、25
额定短路关合电流(峰值) kA 50、63
额定峰值耐受电流 kA 50、63
4S 短时耐受电流 kA 20、25
额定操作循环 分-0.3s-合分-180s-合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路1min工频耐压 kV 2

外形及安装尺寸 (mm)

$ # "

œ f
