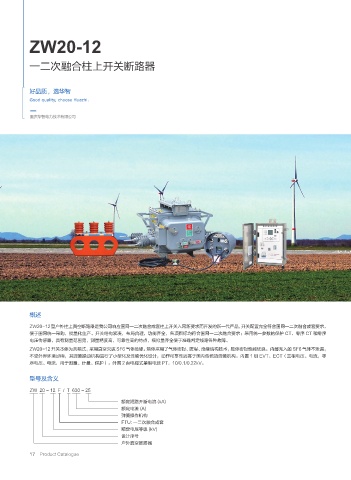

ZW20-12




           一二次融合柱上开关断路器




           好品质 ,  选华智
           Good quality, choose Huazhi.

           重庆华智电力技术有限公司









































           概述

           ZW20-12 型户外柱上真空断路器是我公司响应国网一二次融合成套柱上开关入网新要求而开发的新一代产品,开关配置完全符合国网一二次融合成套要求,
           便于国网统一采购,批量化生产。开关结构紧凑,布局合理,功能齐全,各项指标均符合国网一二次融合要求;采用统一参数的保护 CT、零序 CT 和零序
           电压传感器,具有测量范围宽,测量精度高,可靠性高的特点,模拟量齐全便于准确判定线路各种故障。
           ZW20-12 开关本体为共箱式,采用真空灭弧 SF6 气体绝缘。箱体采用了气体密封、防爆、绝缘结构技术,整体密封性能优良。 内部充入的 SF6 气体不泄漏,
           不受外界环境影响,其弹簧操动机构进行了小型化及性能优化设计,动作可靠性远高于国内传统的弹簧机构。内置 1 组 EVT、ECT(三相电压、电流,零
           序电压、电流,用于测量、计量、保护)。外置 2 台电磁式单相电源 PT,10/0.1/0.22kV。
           型号及含义

           ZW  20 - 12  F  /  T  630 - 25

                                           额定短路开断电流 (kA)
                                           额定电流 (A)
                                           弹簧操作机构
                                           FTU: 一二次融合成套
                                           额定电压等级 (kV)
                                           设计序号
                                           户外真空断路器
