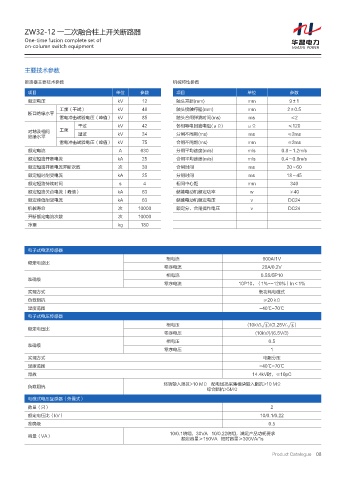

ZW32-12 一二次融合柱上开关断路器
One-time fusion complete set of
on-column switch equipment

主要技术参数

断路器主要技术参数 机械特性参数
项目 单位 参数 项目 单位 参数
额定电压 kV 12 触头开距(mm) mm 9±1
工频（干试） kV 48 触头接触行程(mm) mm 2±0.5
断口绝缘水平
雷电冲击试验电压（峰值） kV 85 触头合闸弹跳时间(ms) ms ≤2
干试 kV 42 各相导电回路电阻(μΩ) μΩ ≤120
对地及相间 工频 湿试 kV 34 分闸不同期(ms) ms ≤2ms
绝缘水平
雷电冲击试验电压（峰值） kV 75 合闸不同期(ms) mm ≤2ms
额定电流 A 630 分闸平均速度(m/s) m/s 0.8～1.2m/s
额定短路开断电流 kA 25 合闸平均速度(m/s) m/s 0.4～0.8m/s
额定短路开断电流开断次数 次 30 合闸时间 ms 20～60
额定短时耐受电流 kA 25 分闸时间 ms 18～45
额定短路持续时间 s 4 相间中心距 mm 340
额定短路关合电流（峰值） kA 63 储能电动机额定功率 w ≯40
额定峰值耐受电流 kA 63 储能电动机额定电压 v DC24
机械寿命 次 10000 额定分、合闸操作电压 v DC24
开断额定电流次数 次 10000
净重 kg 180

电子式电流传感器
相电流 600A/1V
额定电流比
零序电流 20A/0.2V
相电流 0.5S/5P10
准确级
零序电流 10P10，（1%--120%）In＜1%
实现方式 低功耗电磁式
负载阻抗 ≥20 kΩ
温度范围 -40℃-70℃
电子式电压传感器
相电压 (10kV/ )/(3.25V/ )
√ 3
√ 3
额定电压比
零序电压 (10kV/)/(6.5V/3)
相电压 0.5
准确级
零序电压 1
实现方式 电阻分压
温度范围 -40℃-70℃
局放 14.4kV时，≤10pC
终端输入阻抗>10 MΩ 配电线损采集模块输入阻抗>10 MΩ
负载阻抗
综合阻抗>5MΩ
电磁式电压互感器（外置式）
数量（只） 2
额定电压比（kV） 10/0.1/0.22
准确级 0.5

10/0.1绕组，30VA 10/0.22绕组，满足产品功耗要求
容量（VA）
额定容量≥150VA 短时容量≥300VA/1s
Product Catalogue 08
