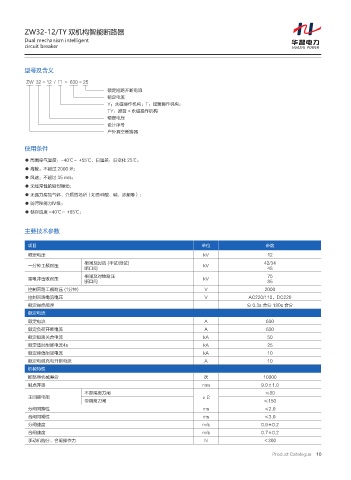

ZW32-12/TY 双机构智能断路器
Dual mechanism intelligent
circuit breaker

型号及含义

ZW 32 - 12 / □ - 630 - 25
额定短路开断电流
额定电流
Y：永磁操作机构；T：弹簧操作机构；
TY：弹簧 + 永磁操作机构
额定电压
设计序号
户外真空断路器

使用条件

● 周围空气温度：-40℃～ +55℃，日温差：日变化 25℃；
● 海拔：不超过 2000 米；
● 风速：不超过 35 m/s；
● 无经常性的剧烈振动；
● 无强力腐蚀气体、介质的场所（如各种酸、碱、浓烟等）；
● 防污秽能力Ⅳ级；
● 储存温度 -40℃～ +85℃；

主要技术参数

项目 单位 参数
额定电压 kV 12
相间及时的 (干试/湿试) 42/34
一分钟工频耐压 kV
断口间 48
相间及对地耐压 75
雷电冲击败耐压 kV
断口间 85
控制回路工频耐压 (1分钟) V 2000
控制回路电流电压 V AC220/110，DC220
额定操作顺序 分 0.3s 合分 180s 合分
额定电流
额定电流 A 630
额定负荷开断电流 A 630
额定短路关合电流 kA 50
额定适时耐断电流4s kA 25
额定峰值耐受电流 kA 10
额定电缆充电开断电流 A 10
机械特性
断路器机械寿命 次 10000
触点开路 mm 9.0±1.0
不带隔离刀闸 ≤80
主回路电阻 μΩ
带隔离刀闸 ≤150
分闸同期性 ms ≤2.0
合闸同期性 ms ≤3.0
分闸速度 m/s 0.9±0.2
合闸速度 m/s 0.7±0.2
手动机构分、合闸操作力 N ＜300
