P. 27

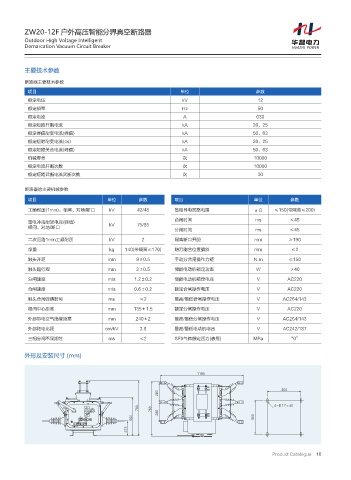

ZW20-12F 户外高压智能分界真空断路器
          Outdoor High Voltage Intelligent
          Demarcation Vacuum Circuit Breaker



          主要技术参数

          断路器主要技术参数
           项目                                                  单位                        参数
           额定电压                                                 kV                        12
           额定频率                                                 Hz                        50
           额定电流                                                 A                        630
           额定短路开断电流                                             kA                      20、25
           额定峰值耐受电流(峰值)                                         kA                      50、63
           额定短时耐受电流(4s)                                         kA                      20、25
           额定短路关合电流(峰值)                                         kA                      50、63
           机械寿命                                                 次                       10000
           额定电流开断次数                                             次                       10000
           额定短路武断电流武断次数                                         次                         30

          断路器的主要机械参数
           项目                         单位         参数          项目                         单位           参数

           工频耐压(1min):相间、对地/断口         kV       42/48        各相导电回路电阻                   μΩ     ≤150(带隔离≤200)
                                                             合闸时间                        ms          ≤45
           雷电冲击耐受电压(峰值)
           相间、对地/断口                    kV       75/85
                                                             分闸时间                        ms          ≤45
           二次回路1min工频耐压                kV         2          隔离断口开距                      mm         ≥190
           净重                          kg   140(带隔离≤170)     触刀刚合位置偏斜                    mm          ≤2
           触头开距                       mm        9±0.5        手动分合闸操作力矩                  N.m         ≤150
           触头超行程                      mm        3±0.5        储能电动机额定功率                   W           ≯40

           分闸速度                       m/s      1.2±0.2       储能电动机额定电压                   V          AC220
           合闸速度                       m/s      0.6±0.2       额定合闸操作电压                    V          AC220
           触头合闸弹跳时间                   ms         ≤2          最高/最低合闸操作电压                 V        AC264/143
           相间中心距离                     mm       135±1.5       额定分闸操作电压                    V          AC220
           外部带电空气绝缘距离                 mm        240±2        最高/最低分闸操作电压                 V        AC264/143
           外部爬电比距                    cm/kV       3.8         最高/最低电动机电压                  V        AC242/187
           三相分闸不同期性                   ms         ≤2          SF6气体额定压力(表压)              MPa         “0”


          外形及安装尺寸 (mm)







                              Ջ                                                                  œ  f
                              ѫ

                             ੣ҮՋ  ੣Үѫ
                          లϱᑞ ࣂϱᑞ
