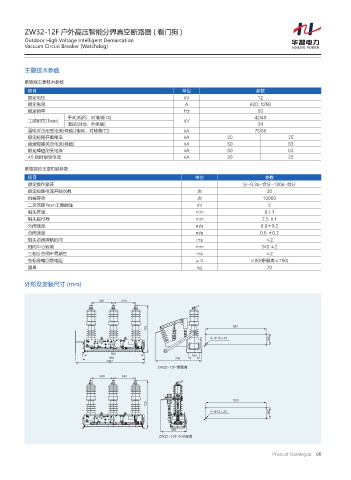

ZW32-12F 户外高压智能分界真空断路器 ( 看门狗 )
Outdoor High Voltage Intelligent Demarcation
Vacuum Circuit Breaker (Watchdog)

主要技术参数

断路器主要技术参数
项目 单位 参数
额定电压 kV 12
额定电流 A 630. 1250
额定频率 Hz 50
干式(相间、对地/断口) 42/48
工频耐压(1min) kV
湿试(对地、外绝缘) 34
雷电冲击耐受电流(峰值)(相间、对地/断口) kA 75/85
额定短路开断电流 kA 20 25
额定短路关合电流(峰值) kA 50 63
额定蜂值耐受电流 kA 50 63
4S 短时耐受电流 kA 20 25

断路器的主要机械参数
项目 单位 参数
额定操作循环 分-0.3s-合分-180s-合分
额定短路电流开断次数 次 30
机械寿命 次 10000
二次回路1min工频耐压 kV 2
触头开距 mm 9±1
触头超行程 mm 2.5 ±1
分闸速度 m/s 0.9±0.2
合闸速度 m/s 0.6 ±0.2
触头合闸弹跳时间 ms ≤2
相间中心距离 mm 340 ±2
三相分合闸不同期性 ms ≤2
各相导电回路电阻 μΩ ≤80(带隔离≤150)
重量 kg 70

外形及安装尺寸 (mm)

œ f

;8 ' ࣛᬥሎ

œ f

;8 ' ʿࣛᬥሎ
