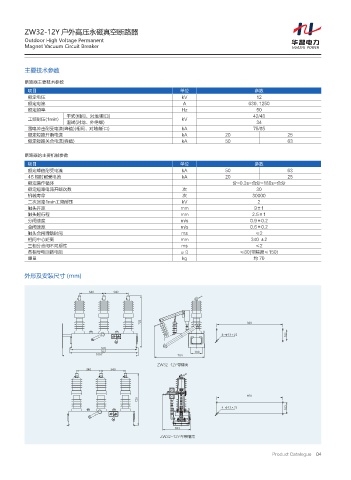

ZW32-12Y 户外高压永磁真空断路器
          Outdoor High Voltage Permanent
          Magnet Vacuum Circuit Breaker



          主要技术参数

          断路器主要技术参数
           项目                                                  单位                        参数
           额定电压                                                 kV                       12
           额定电流                                                 A                      630. 1250
           额定频率                                                 Hz                       50
                        干式(相间、对地/断口)                                                    42/48
           工频耐压(1min)                                           kV
                        湿试(对地、外绝缘)                                                       34
           雷电冲击耐受电流(峰值)(相间、对地/断口)                               kA                      75/85
           额定短路开断电流                                             kA             20                   25
           额定短路关合电流(峰值)                                         kA             50                   63

          断路器的主要机械参数
           项目                                                  单位                        参数
           额定蜂值耐受电流                                             kA             50                   63
           4S 短时耐受电流                                            kA             20                   25
           额定操作循环                                                                分-0.3s-合分-180s-合分
           额定短路电流开断次数                                           次                        30
           机械寿命                                                 次                       30000
           二次回路1min工频耐压                                         kV                        2
           触头开距                                                mm                       9±1
           触头超行程                                               mm                       2.5±1
           分闸速度                                                m/s                     0.9±0.2
           合闸速度                                                m/s                     0.6±0.2
           触头合闸弹跳时间                                            ms                        ≤2
           相间中心距离                                              mm                      340 ±2
           三相分合闸不同期性                                           ms                        ≤2
           各相导电回路电阻                                            μΩ                   ≤80(带隔离≤150)
           重量                                                   kg                      约 70

          外形及安装尺寸 (mm)










                                                                               Ÿ  f



                                                       ;8     :ፓ䯁⻨







                                                                               Ÿ  f




                                                        ;8     :̺ፓ䯁⻨
