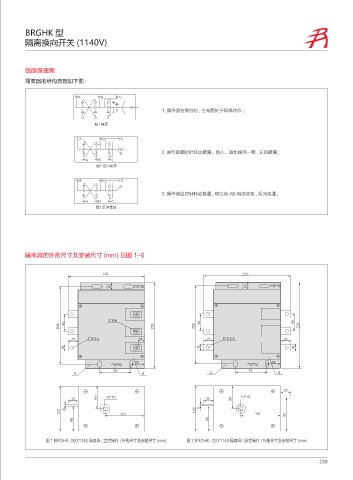

BRGHK 型
隔离换向开关 (1140V)

线路原理图
隔离器的结构原理如下图 :

" # $

1. 操作盘在零位时 , 主电路处于隔离状态 ;

ప 䯀⻧

" # $
/0
& 2. 操作盘顺时针转动接通、输入、输出相序一致 , 正向接通 ;
" # $
ప ₏ऽᣑ䕆

" # $
'
3. 操作盘逆时针转动接通 , 输出端 AB 相序改变 , 反向接通 ;
" # $
ప ࣹऽᣑ䕆

隔离器的外形尺寸及安装尺寸 (mm) 见图 1~6

.

Ÿ Ÿ

" # " #

图 1 BRGHK-200/1140 隔离器 ( 立式操作 ) 外形尺寸及安装尺寸 (mm) 图 2 BRGHK-200/1140 隔离器 ( 卧式操作 ) 外形尺寸及安装尺寸 (mm)

238
