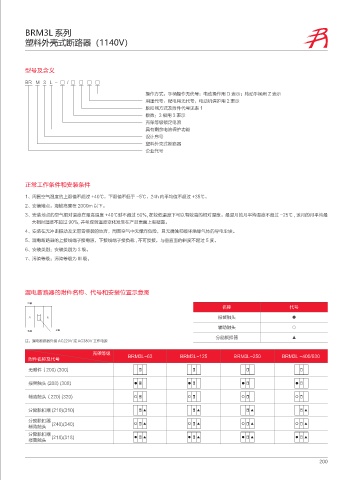

P. 209
BRM3L 系列
塑料外壳式断路器（1140V）
型号及含义
BR M 3 L - □ / □ □ □ □
操作方式：手柄操作无代号；电动操作用 D 表示；转动手柄用 Z 表示
用途代号：配电用无代号，电动机保护用 2 表示
脱扣器方式及附件代号见表 1
极数：3 极用 3 表示
壳架等级额定电流
具有剩余电流保护功能
设计序号
塑料外壳式断路器
企业代号
正常工作条件和安装条件
1、周围空气温度的上限值不超过 +40℃，下限值不低于 -5℃，24h 内平均值不超过 +35℃。
2、安装地点：海拔高度在 2000m 以下。
3、安装地点的空气相对温度在最高温度 +40℃时不超过 50%, 在较低温度下可以有较高的相对温度。最湿月的月平均湿度不超过 -25℃ , 该月的月平均最
大相对湿度不超过 90%, 并考虑到温度变化发生在产品表面上有凝露。
4、安装在无冲击振动及无雨雪侵袭的地方，周围空气中无爆炸危险，且无腐蚀和破坏绝缘气体的导电尘埃。
5、漏电断路器的上接线端子接电源，下接线端子接负载 , 不可反接，与垂直面的斜度不超过 5 度。
6、安装类别：安装类别为 3 级。
7、污染等级：污染等级为 III 级。
漏电断路器的附件名称、代号和安装位置示意图
⩡⎼
名称 代号
ጒ ट 报警触头 ●
辅助触头 ○
䉋䒩 ᳰ
分励脱扣器 ▲
注：漏电断路器外接 AC220V 或 AC380V 工作电源
壳架等级
附件名称及代号 BRM3L-63 BRM3L-125 BRM3L-250 BRM3L -400/630
无附件（200) (300)
报警触头 (208) (308)
辅助触头（220) (320)
分励脱扣器 (210)(310)
分励脱扣器
辅助触头 (240)(340)
分励脱扣器
报警触头 (218)(318)
200
