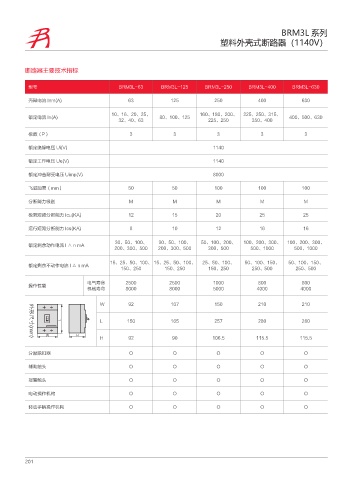

Page 210 - 保定华起电器设备有限公司(选型)

BRM3L 系列
塑料外壳式断路器（1140V）

断路器主要技术指标

型号 BRM3L-63 BRM3L-125 BRM3L-250 BRM3L-400 BRM3L-630

壳架电流 Inm(A) 63 125 250 400 630

10、16、20、25、 160、180、200、 225、250、315、
额定电流 In(A) 80、100、125 400、500、630
32、40、63 225、250 350、400
极数（P） 3 3 3 3 3
额定绝缘电压 Ui(V) 1140

额定工作电压 Ue(V) 1140

额定冲击耐受电压 Uimp(V) 8000

飞弧距离（mm） 50 50 100 100 100

分断能力级别 M M M M M

极限短路分断能力 Icu(KA) 12 15 20 25 25

运行短路分断能力 Ics(KA) 8 10 12 16 16
30、50、100、 30、50、100、 50、100、200、 100、200、300、 100、200、300、
额定剩余动作电流 I △ n mA
200、300、500 200、300、500 300、500 500、1000 500、1000

15、25、50、100、 15、25、50、100、 25、50、100、 50、100、150、 50、100、150、
额定剩余不动作电流 I △ n mA
150、250 150、250 150、250 250、500 250、500
电气寿命 2500 2500 1000 800 800
操作性能
机械寿命 8000 8000 5000 4000 4000

W 92 107 150 210 210

L 150 165 257 280 280
-
8 )
H 92 90 106.5 115.5 115.5
्ܰࡆࠩ NN
分励脱扣器 O O O O O

辅助触头 O O O O O

报警触头 O O O O O
电动操作机构 O O O O O

转动手柄操作机构 O O O O O

201
