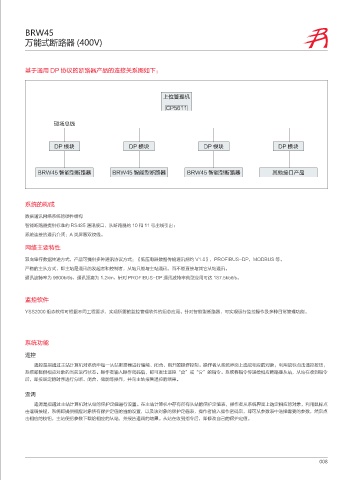

BRW45
万能式断路器 (400V)
基于通用 DP 协议的断路器产品的连接关系图如下：
上位管理机
CP5611
现场总线
DP 模块 DP 模块 DP 模块 DP 模块
BRW45 智能型断路器 BRW45 智能型断路器 BRW45 智能型断路器 其他接口产品
系统的构成
数据通讯网络系统的硬件结构
智能断路器提供标准的 RS485 通讯接口，从断路器的 10 和 11 号出线引出；
系统连接的通讯介质：A 类屏蔽双绞线。
网络主要特性
双向串行数据传递方式，产品可提供多种通讯协议方式：《低压电器数据传输通讯规约 V1.0》，PROFIBUS-DP，MODBUS 等。
严格的主从方式，即主站是通讯的发起者和控制者，从站只能与主站通讯，而不能直接与其它从站通讯。
通讯波特率为 9600bit/s，通讯距离为 1.2km，针对 PROFIBUS-DP 通讯波特率典型应用可达 187.5kbit/s。
监控软件
YSS2000 组态软件可根据不同工程要求，实现所需的监控管理软件的组态应用。针对智能型断路器，可实现运行监控操作及多种日常管理功能。
系统功能
遥控
遥控是指通过主站计算机对系统中每一从站断路器进行储能、闭合、断开的操作控制。操作者从系统界面上选取相应的对象，利用鼠标点击遥控按钮，
系统即提供相应对象的当前运行状态。操作者输入操作密码后，即可发出遥控“合”或“分”的指令。系统将指令传递给相应断路器从站，从站在收到指令
后，即按既定的时序进行分断、闭合、储能等操作，并向主站报告遥控的结果。
遥调
遥调是指通过主站计算机对从站的保护定值进行设置。在主站计算机中存有所有从站的保护定值表，操作者从系统界面上选定相应的对象，利用鼠标点
击遥调按钮，系统即提供相应对象所有保护定值的当前设置，以及该对象的保护定值表，操作者输入操作密码后，即可从参数表中选择需要的参数，然后点
击相应的按钮，主站便把参数下载给相应的从站，并报告遥调的结果。从站在收到指令后，即修改自己的保护定值。
