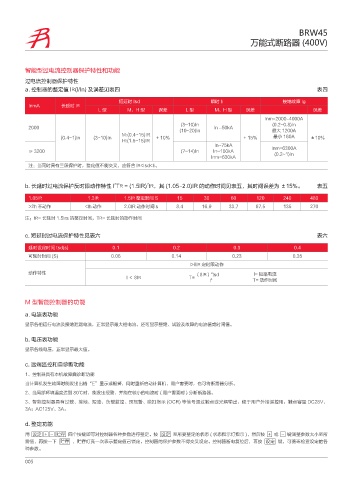

BRW45
万能式断路器 (400V)

智能型过电流控制器保护特性和功能
过电流控制器保护特性
a. 控制器的整定值 IR(I/In) 及误差见表四 表四

短延时 Isd 瞬时 Ii 接地故障 Ig
InmA 长延时 IR
L型 M、H 型 误差 L型 M、H 型 误差 误差
Inm=2000~4000A
(3~10)In (0.2~0.8)In
2000 In ~50kA
(10~20)In 最大 1200A
M:(0.4~15)IR
(0.4~1)In (3~10)In + 10% + 15% 最小 160A ±10%
H:(1.5~15)IR
In~75kA
≥ 3200 (7~14)In In~100kA Inm=6300A
(0.2~1)In
Inm=630kA
注：当同时具有三段保护时，整定值不能交叉，应符合 IR<Isd<Ii。
2
2
b. 长延时过电流保护反时限动作特性 I TR = (1.5IR) tR，其 (1.05~2.0)IR 的动作时间见表五，其时间误差为 ±15%。 表五
1.05IR 1.3IR 1.5IR 整定时间 S 15 30 60 120 240 480
>2h 不动作 <lh 动作 2.0IR 动作时间 s 8.4 16.9 33.7 67.5 135 270
注：tR- 长延时 1.5Irs 的整定时间，TR- 长延时的动作时间

c. 短延时过电流保护特性见表六 表六

延时设定时间 tsd(s) 0.1 0.2 0.3 0.4
可延时时间 (S) 0.06 0.14 0.23 0.35
I>8IR 定时限动作
动作特性 （8IR） tsd I= 短路电流
2
I＜8IR T= 2
I T= 动作时间

M 型智能控制器的功能

a. 电流表功能
显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。

b. 电压表功能
显示各线电压，正常显示最大值。

c. 远端监控和自诊断功能
1、控制器具有本机故障自诊断功能
当计算机发生故障时能发出出错“E”显示或报警，同时重新启动计算机，用户需要时，也可将断路器分断。
2、当局部环境温度达到 80℃时，能发出报警，并能在较小的电流时 ( 用户需要时 ) 分断断路器。
3、智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示 (OCR) 等信号通过触点或光耦输出，便于用户外接遥控用，触点容量 DC28V、
3A；AC125V、3A。

d. 整定功能
用 设定 + - 贮存 四个按键即可对控制器各种参数进行整定。按 设定 至所要整定的状态 ( 状态指示灯指示 )，然后按 + 或 - 键调整参数大小至所
需值，再按一下 贮存 ，贮存灯亮一次表示整定值己锁定。控制器的保护参数不得交叉设定。控制器断电复位后，再按 设定 键，可循环检查设定的各
种参数。
