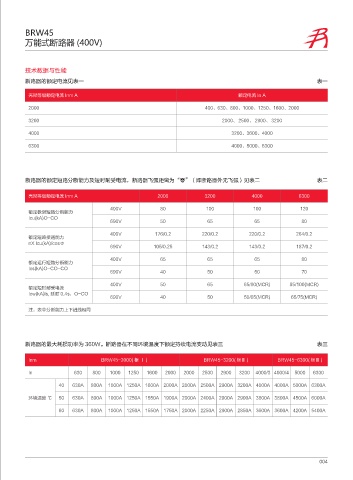

BRW45
万能式断路器 (400V)

技术数据与性能
断路器的额定电流见表一 表一

壳架等级额定电流 Inm A 额定电流 In A
2000 400、630、800、1000、1250、1600、2000

3200 2000、 2500、 2900、 3200

4000 3200、3600、4000
6300 4000、5000、6300

断路器的额定短路分断能力及短时耐受电流，断路器飞弧距离为“零”（即断路器外无飞弧）见表二 表二

壳架等级额定电流 Inm A 2000 3200 4000 6300
400V 80 100 100 120
额定极限短路分断能力
Icu(kA)O-CO
690V 50 65 65 80

400V 176/0.2 220/0.2 220/0.2 264/0.2
额定短路接通能力
nX Icu(kA)/cosΦ
690V 105/0.25 143/0.2 143/0.2 187/0.2
400V 65 65 65 80
额定运行短路分断能力
Ics(kA)O-CO-CO
690V 40 50 50 70
400V 50 65 65/80(MCR) 85/100(MCR)
额定短时耐受电流
Icw(kA)ls, 延时 0.4s，O-CO
690V 40 50 50/65(MCR) 65/75(MCR)

注：表中分断能力上下进线相同

断路器的最大耗损功率为 360W。断路器在不同环境温度下额定持续电流变动见表三 表三

Inm BRW45-2000( 框 Ⅰ ) BRW45-3200( 框Ⅱ ) BRW45-6300( 框Ⅲ )

In 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000/3 4000/4 5000 6300
40 630A 800A 1000A 1250A 1600A 2000A 2000A 2500A 2900A 3200A 4000A 4000A 5000A 6300A

环境温度 ℃ 50 630A 800A 1000A 1250A 1550A 1900A 2000A 2400A 2900A 2900A 3800A 3800A 4500A 6000A

60 630A 800A 1000A 1250A 1550A 1750A 2000A 2250A 2900A 2850A 3600A 3600A 4200A 5400A
