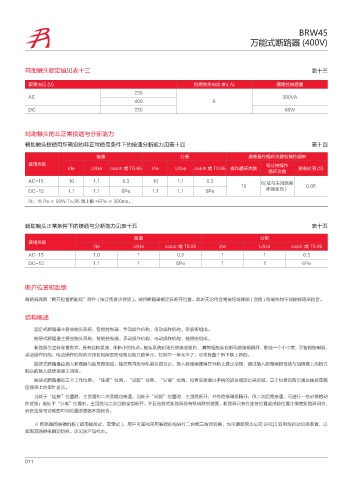

BRW45
万能式断路器 (400V)

辅助触头额定值见表十三 表十三

额定电压 (V) 约定发热电流 Ith( A) 额定控制容量
230
AC 300VA
400 6
DC 220 60W

辅助触头的非正常接通与分断能力
辅助触头按使用所确定的非正常使用条件下的接通分断能力见表十四 表十四
接通 分断 通断操作循环次数和操作频率
使用类别 每分钟操作
I/Ie U/Ue cosΦ 或 T0.95 I/Ie U/Ue cosΦ 或 T0.95 操作循环次数 通电时间 (S)
循环次数
AC-15 10 1.1 0.3 10 1.1 0.3 6( 或与主回路操
10 0.05
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 作频率同）
注：当 Pe ≥ 50W.To.95 的上限 =6Pe ≤ 300ms。

辅助触头正常条件下的接通与分断能力见表十五 表十五

接通 分断
使用类别
I/Ie U/Ue cosΦ 或 T0.95 I/Ie U/Ue cosΦ 或 T0.95
AC-15 1.0 1 0.3 1 1 0.3
DC-13 1.1 1 6Pe 1 1 6Pe

断开位置钥匙锁
断路器具有“断开位置钥匙锁”附件 ( 按订货要求供货 )。能将断路器锁定在断开位置。此时无论用合闸按钮或释能 ( 合闸 ) 电磁铁均不能使断路器闭合。

结构概述

固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内， 其每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、
手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下换上新的。
抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路器的母线与抽屉座上的桥式
触头的插入联结接通主回路。
抽屉式断路器有三个工作位置：“连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉座底
座横梁上的指针显示。
当处于“连接”位置时，主回路和二次回路均接通：当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一些必要的动
作试验；当处于“分离”位置时。主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁装置，断路器只有在连接位置或试验位置才能使断路器闭合，
而在连接与试验的中间位置断路器不能闭合。

※ 断路器的联锁机构 ( 适用抽屉式、固定式 )。用户可单独采用联锁机构进行二台或三台的转换，也可选配网为公司 BRQ3 双电源自动切换装置，以
实现双路供电自动切换。详见该产品样本。

011
