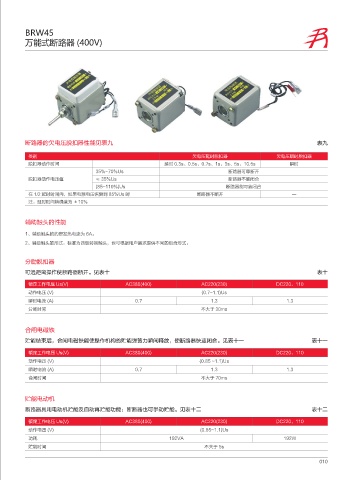

BRW45
万能式断路器 (400V)

断路器的欠电压脱扣器性能见表九 表九

类别 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器动作时间 延时 0.3s、0.5s、0.7s、1s、3s、5s、10.5s 瞬时
35%~70%Us 断路器可靠断开
脱扣器动作电压值 ≤ 35%Us 断路器不能闭合
(85~110%)Us 断路器能可靠闭合
在 1/2 延时时间内，如果电源电压恢复到 85%Us 时 断路器不断开 —
注：延时时间精确度为 ±10%

辅助触头的性能

1、辅助触头的约定发热电流为 6A。
2、辅助触头的形式：标准为四组转换触头，也可根据用户需求提供不同的组合形式。

分励脱扣器

可远距离操作使断路器断开。见表十 表十
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.7~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
分断时间 不大于 30ms

合闸电磁铁
贮能结束后，合闸电磁铁能使操作机构的贮能弹簧力瞬间释放，使断路器快速闭合。见表十一 表十一

额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85 ~1.1)Us
瞬时电流 (A) 0.7 1.3 1.3
合闸时间 不大于 70ms

贮能电动机

断路器具用电动机贮能及自动再贮能功能；断路器也可手动贮能。见表十二 表十二
额定工作电压 Us(V) AC380(400) AC220(230) DC220、110
动作电压 (V) (0.85~1.1)Us
功耗 192VA 192W
贮能时间 不大于 5s
010
