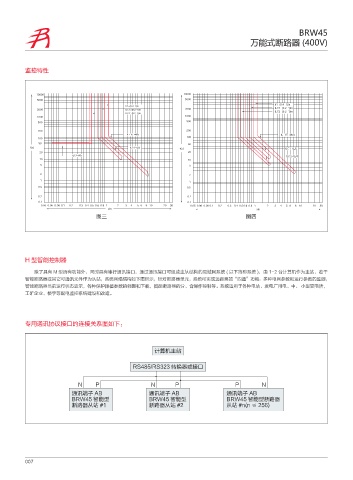

BRW45
万能式断路器 (400V)

监控特性

*S *O
*S *O
*-$ *O *-$ *O
*-$ *O
*-$ *O

U- T U- T

U T U-$ U- U T U-$ U-

U-$ T U-$ U-

Y*O Y*O
图三 图四

H 型智能控制器

除了具有 M 型所有功能外，同时具有串行通讯接口，通过通讯接口可组成主从结构的局域网系统 ( 以下简称系统 )，由 1-2 台计算机作为主站，若干
智能断路器或其它可通讯元件作为从站，系统网络结构如下图所示，针对断路器单元，系统可实现远距离的“四遥”功能：多种电网参数和运行参数的监测，
智能断路器当前运行状态监示，各种保护限值参数的调整和下载，智能断路器的分、合操作控制等。系统适用于各种电站、发电厂用电、中、 小型变电所，
工矿企业、楼宇等配电监控系统建设和改造。

专用通讯协议接口的连接关系图如下：

计算机主站

RS485/RS323 转换器或接口

N P N P P N
通讯端子 AB 通讯端子 AB 通讯端子 AB
BRW45 智能型 BRW45 智能型 BRW45 智能型断路器
断路器从站 #1 断路器从站 #2 从站 #n(n ≤ 256)

007
