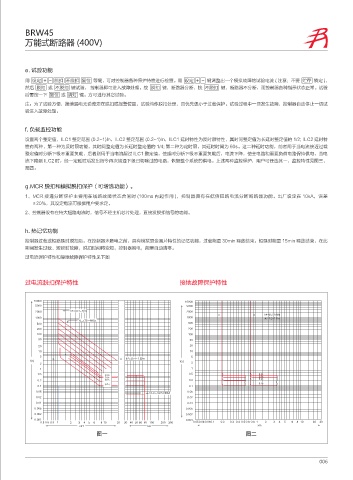

BRW45
万能式断路器 (400V)

e. 试验功能
用 设定 + - 脱扣 不脱扣 复位 等键，可对控制器各种保护特性进行检查。用 设定 + - 键调整出一个模拟故障的试验电流 ( 注意：不要 贮存 锁定 )，
然后 脱扣 或 不脱扣 键试验， 控制器即可进入故障处理。按 脱扣 键，断路器分断，按 不脱扣 键，断路器不分断，而控制器各种指示状态正常。试验
后需按一下 复位 或 清灯 键。方可进行其它试验。
注：为了试验方便，接地漏电无论整定在脱扣或报警位置，试验均作脱扣处理，且优先级小于过载保护。试验过程中一旦发生故障，控制器自动停止一切试
验进入故障处理。

f. 负载监控功能
设置两个整定值，ILC1 整定范围 (0.2~1)In，ILC2 整定范围 (0.2~1)In，ILC1 延时特性为反时限特性，其时间整定值为长延时整定值的 1/2; ILC2 延时特
性有两种，第一种为反时限功能，其时间整定值为长延时整定值的 1/4; 第二种为定时限，其延时时间为 60s。这二种延时功能，前者用于当电流接近过载
整定值时分断下级不重要负载，后者则用于当电流超过 ILC1 整定值，使延时分断下级不重要负载后，电流下降，使主电路和重要负荷电路保持供电，当电
流下降到 ILC2 时，经一定延时后发出指令再次接通下级已切除过的电路，恢复整个系统的供电。上述两种监控保护，用户可任选其一，监控特性见图三、
图四。

g.MCR 脱扣和模拟脱扣保护（可增选功能）。
1、MCR 接通分断保护主要用在线路故障状态合闸时 (100ms 内起作用 )，控制器具有在低倍短路电流分断断路器功能。出厂设定在 10kA，误差
±20%，其设定电流可根据用户要求定。
2、控制器设有在特大短路电流时，信号不经主机芯片处理，直接发脱扣信号的功能。

h. 热记忆功能
控制器过载或短路延时脱扣后，在控制器未断电之前，具有模拟双金属片特性的记忆功能，过载能量 30min 释放结束，短延时能量 15min 释放结束，在此
期间发生过载、短延时故障，脱扣时间将变短，控制器断电，能量自动清零。
过电流保护特性和接地故障保护特性见下图

过电流脱扣保护特性 接地故障保护特性

*S *O
*S *O
ᝂ喋 喌*O
U- T

U T *S *O U T

T T
T T
T
T
T T

*S *O L"

Y*S L" Y*O
图一 图二
