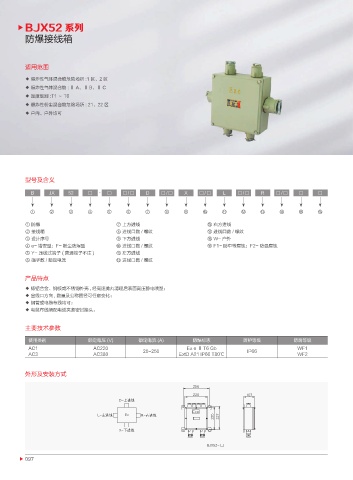

BJX52 系列
防爆接线箱

适用范围

◆ 爆炸性气体混合物危险场所 :1 区、2 区
◆ 爆炸性气体混合物 : Ⅱ A、Ⅱ B、Ⅱ C
◆ 温度级别 :T1 ～ T6
◆ 爆炸性粉尘混合物危险场所 : 21、22 区
◆ 户内、户外均可

型号及含义

B JX 52 □ - □ □/□ D □/□ X □/□ L □/□ R □/□ □ □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯

① 防爆 ⑦ 上方进线 ⑬ 右方进线
② 接线箱 ⑧ 进线口数 / 螺纹 ⑭ 进线口数 / 螺纹
③ 设计序号 ⑨ 下方进线 ⑮ W- 户外
④ e- 增安型；F- 粉尘防爆型 ⑩ 进线口数 / 螺纹 ⑯ F1- 防中等腐蚀；F2- 防强腐蚀
⑤ Y- 压线式端子 ( 普通端子不注 ) ⑪ 左方进线
⑥ 端子数 / 额定电流 ⑫ 进线口数 / 螺纹

产品特点
◆ 铸铝合金、钢板或不锈钢外壳 , 经高速抛丸清理后表面高压静电喷塑；
◆ 出线口方向 , 数量及公称直径可任意变化；
◆ 钢管或电缆布线均可；
◆ 电缆布线须配电缆夹紧密封接头。

主要技术参数

使用类别 额定电压 (V) 额定电流 (A) 防爆标志 防护等级 防腐等级
AC1 AC220 20-250 Ex e Ⅱ T6 Gb IP66 WF1
AC3 AC380 ExtD A21 IP66 T80℃ WF2

外形及安装方式

% ̶䔇㏫
&YF
- ጒ䔇㏫ &Y 3 ट䔇㏫

9 ̷䔇㏫

#+9 ȋ

097
