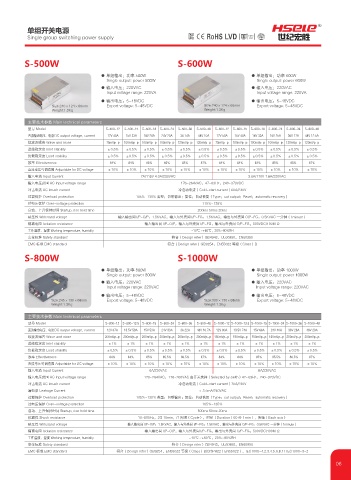

单组开关电源
R
Single group switching power supply Gemary (0&
UFTUFE

S-500W S-600W

● 单组输出：功率 500W ● 单组输出：功率 600W
Single output: power 500W Single output: power 600W
● 输入电压：220VAC ● 输入电压：220VAC
Input voltage range: 220VA Input voltage range: 220VA
● 输出电压：5~48VDC ● 输出电压：5~48VDC
Size:240×124×66mm Export voltage: 5~48VDC Size:240×124×66mm Export voltage: 5~48VDC
Weight:1.3Kg Weight:1.3Kg

主要技术参数 Main technical parameters
型号 Model S-500-12 S-500-15 S-500-18 S-500-24 S-500-36 S-500-48 S-600-12 S-600-15 S-600-18 S-600-24 S-600-36 S-600-48
直流输出电压、电流 DC output voltage, current 12V 40A 15V 33A 18V 28A 24V 20A 36 14A 48V 10A 12V 50A 15V 40A 18V 33A 24V 25A 36V 17A 48V 12.5A
纹波及噪音 Wave and niose 75mVp-p 100mVp-p 100mVp-p 100mVp-p 120mVp-p 120mVp-p 75mVp-p 100mVp-p 100mVp-p 100mVp-p 120mVp-p 120mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 84% 84% 85% 85% 85% 87% 84% 84% 84% 85% 85% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 7A/115V 4.0A/230VAC 3.6A/110V 1.8A/220VAC
输入电压范围 AC Input voltage range 176~264VAC，47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）60A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）B
S-800W S-1000W

● 单组输出：功率 800W ● 单组输出：功率 1000W
Single output: power 800W Single output: power 1000W
● 输入电压：220VAC ● 输入电压：220VAC
Input voltage range: 220VAC Input voltage range: 220VAC
● 输出电压：5~48VDC ● 输出电压：5~48VDC
Size:245×130×68mm Export voltage: 5~48VDC Size:330×130×68mm Export voltage: 5~48VDC
Weight:1.3Kg Weight:1.3Kg

主要技术参数 Main technical parameters
型号 Model S-800-12 S-800-13.5 S-800-15 S-800-24 S-800-36 S-800-48 S-1000-12 S-1000-13.5 S-1000-15 S-1000-24 S-1000-36 S-1000-48
直流输出电压、电流 DC output voltage, current 12V 67A 13.5V 59A 15V 53A 24V 33A 36 22A 48V 16.7A 12V 80A 13.5V 74A 15V 66A 24V 40A 36V 28A 48V 20A
纹波及噪音 Wave and niose 200mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 200mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p
进线稳定度 Inlet stability ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
负载稳定度 Load stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 84% 84% 85% 85.5% 86.5% 87% 84% 84% 85% 85.5% 86.5% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 6A/230VAC 8A/230VAC
输入电压范围 AC Input voltage range 170~264VAC，176~260VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）70A/230V
漏电流 Leakage Current ＜ 3.5mA/240VAC
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 105%~135%
启动、上升保持时间 Startup, rise hold time 500ms 50ms 20ms
抗震性 Shcck resistarce 10~500Hz，2G 10min，/1 周期（Cycle），时长（Duration）60 分（min），各轴（Each axis）
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）B/CISPR22（EN55022），IEC1000-4.2.3.4.5.6.8.11 IEC1000-3-2
