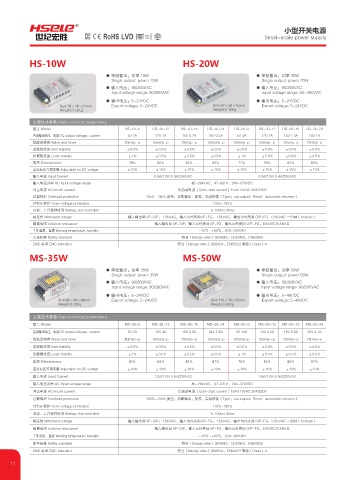

小型开关电源
R
(0& Small-scale power supply
UFTUFE
Gemary
HS-10W HS-20W

● 单组输出：功率 10W ● 单组输出：功率 20W
Single output: power 10W Single output: power 20W
● 输入电压：90/260VAC ● 输入电压：90/260VAC
Input voltage range: 90/260VAC Input voltage range: 90~260VAC
● 输出电压：5~24VDC ● 输出电压：5~24VDC
Size:78×48×21mm Export voltage: 5~24VDC Size:97×58×25mm Export voltage: 5~24VDC
Weight:0.12Kg Weight:0.15Kg

主要技术参数 Main technical parameters
型号 Model HS-10-5 HS-10-12 HS-10-15 HS-10-24 HS-20-5 HS-20-12 HS-20-15 HS-20-24
直流输出电压、电流 DC output voltage, current 5V 2A 12V 1A 15V 0.7A 24V 0.5A 5V 4A 12V 2A 15V 1.3A 24V 1A
纹波及噪音 Wave and niose 50mVp-p 50mVp-p 75mVp-p 100mVp-p 50mVp-p 50mVp-p 75mVp-p 75mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±1% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 78% 80% 82% 84% 77% 79% 81% 85%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 0.6A/110V 0.3A/230VAC 0.8A/110V 0.4A/230VAC
输入电压范围 AC Input voltage range 85~264VAC，47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）15A/115VAC 30A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
MS-35W MS-50W

● 单组输出：功率 35W ● 单组输出：功率 50W
Single output: power 35W Single output: power 50W
● 输入电压：90/260VAC ● 输入电压：90/260VAC
Input voltage range: 90/260VAC Input voltage range: 90/260VAC
● 输出电压：5~24VDC ● 输出电压：5~48VDC
Size:85×58×38mm Export voltage: 5~24VDC Size:110×78×35mm Export voltage: 5~48VDC
Weight:0.23Kg Weight:0.35Kg

主要技术参数 Main technical parameters
型号 Model MS-35-5 MS-35-12 MS-35-15 MS-35-24 MS-50-5 MS-50-12 MS-50-15 MS-50-24
直流输出电压、电流 DC output voltage, current 5V 7A 12V 3A 15V 2.3A 24V 1.5A 5V 10A 12V 4.2A 15V 3.3A 24V 2.1A
纹波及噪音 Wave and niose 80mVp-p 50mVp-p 75mVp-p 100mVp-p 50mVp-p 50mVp-p 75mVp-p 75mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±1% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 80% 84% 84% 87% 78% 84% 85% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 1.2A/110V 0.6A/230VAC 1.8A/110V 0.9A/230VAC
输入电压范围 AC Input voltage range 85~264VAC，47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）15A/115VAC 30A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
