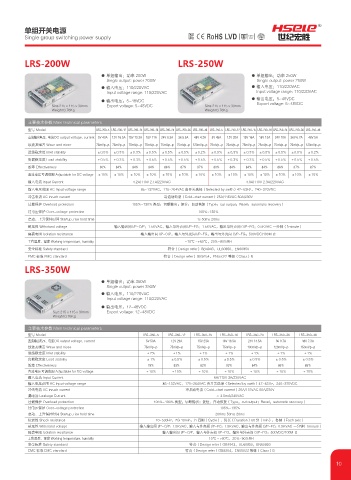

          单组开关电源
                                                                                      R
          Single group switching power supply                                       Gemary  (0&
                                                                                       UFTUFE

          LRS-200W                                            LRS-250W


                                    ● 单组输出:功率 200W                                     ● 单组输出:功率 250W
                                         Single output: power 200W                          Single output: power 250W
                                    ● 输入电压:110/220VAC                                  ● 输入电压:110/220VAC
                                         Input voltage range: 110/220VAC                   Input voltage range: 110/220VAC
                                                                                       ● 输出电压:5~48VDC
                                    ● 输出电压:5~48VDC
                   Size:215×115×30mm       Export voltage: 5~48VDC     Size:215×115×30mm       Export voltage: 5~48VDC
                   Weight:0.76Kg                                       Weight:0.76Kg
           主要技术参数 Main technical parameters
           型号 Model               LRS-200-5 LRS-200-12 LRS-200-15 LRS-200-18 LRS-200-24 LRS-200-36 LRS-200-48 LRS-250-5 LRS-250-12 LRS-250-15 LRS-250-18 LRS-250-24 LRS-250-36 LRS-250-48
           直流输出电压、电流 DC output voltage, current  5V 40A  12V 16.5A 15V 13.3A  18V 11A  24V 8.3A  36 5.5A  48V 4.2A  5V 45A  12V 20A  15V 16A  18V 13A  24V 10A  36V 6.7A  48V 5A
           纹波及噪音 Wave and niose   75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 120mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 120mVp-p
           进线稳定度 Inlet stability  ±0.5%  ±0.3%  ±0.3%  ±0.5%  ±0.5%  ±0.5%  ±0.2%  ±0.5%  ±0.3%  ±0.3%  ±0.5%  ±0.5%  ±0.5%  ±0.2%
           负载稳定度 Load stability   ±0.5%  ±0.3%  ±0.3%  ±0.5%  ±0.5%  ±0.5%  ±0.5%  ±0.5%  ±0.3%  ±0.3%  ±0.5%  ±0.5%  ±0.5%  ±0.5%
           效率 Effectiveness        80%   84%   84%  84%  86%   87%   87%  80%   84%   84%  84%  86%   87%   87%
           直流电压可调范围 Adjustable for DC voltage  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%  ±10%
           输入电流 Input Current                  4.2A/110V 2.1A/220VAC                  4.6A/110V 2.3A/220VAC
           输入电压范围 AC Input voltage range          85~132VAC,170~264VAC 由开关选择(Selected by swith)47~63Hz,240~370VDC
           冲击电流 AC inrush current                        冷启动电流(Cold-start current)25A/115VAC 50A/230V
           过载保护 Overload protection           105%-130% 类型:切断输出;复位:自动恢复(Type:cut output;Resel:automatic recovery)
           过电压保护 Over-voltage protection                             105%~135%
           启动、上升保持时间 Startup, rise hold time                         1s 50ms 20ms
           耐压性 Withstand voltage        输入输出间 I/P-O/P:1.5KVAC,输入与外壳间 I/P-FG:1.5KVAC,输出与外壳间 O/P-FG:0.5KVAC 一分钟(1minute)
           隔离电阻 Isolation resistance             输入输出间 I/P-O/P,输入与外壳间 I/P-FG,输出与外壳间 O/P-FG:500VDC/100M Ω
           工作温度、湿度 Working temperature, humidity                 -10℃ ~+60℃,20%~90%RH
           安全标准 Safety standard                            符合(Design refer)GB4943,UL60950,EN60950
           EMC 标准 EMC standard                           符合(Design refer)GB9254,EN55022 等级(Class)B
          LRS-350W

                                    ● 单组输出:功率 350W
                                         Single output: power 350W
                                    ● 输入电压:110/220VAC
                                         Input voltage range: 110/220VAC
                                    ● 输出电压:12~48VDC
                   Size:215×115×30mm       Export voltage: 12~48VDC
                   Weight:0.76Kg
           主要技术参数 Main technical parameters
           型号 Model                               LRS-350-5  LRS-350-12  LRS-350-15  LRS-350-18  LRS-350-24  LRS-350-36  LRS-350-48
           直流输出电压、电流 DC output voltage, current    5V 50A   12V 29A  15V 23A  18V 19.5A  24V 14.5A  36 9.7A  48V 7.3A
           纹波及噪音 Wave and niose                    75mVp-p  75mVp-p  75mVp-p  75mVp-p  100mVp-p  120mVp-p  150mVp-p
           进线稳定度 Inlet stability                   ±2%      ±1%      ±1%      ±1%      ±1%      ±1%      ±1%
           负载稳定度 Load stability                    ±1%      ±0.5%    ±0.5%    ±0.5%    ±0.5%    ±0.5%    ±0.5%
           效率 Effectiveness                         78%      83%      83%      83%      84%      86%      86%
           直流电压可调范围 Adjustable for DC voltage      ±10%     ±10%     ±10%     ±10%     ±10%     ±10%     ±10%
           输入电流 Input Current                                              6A/115V 3A/230VAC
           输入电压范围 AC Input voltage range                 85~132VAC,170~264VAC 由开关选择(Selected by swith)47~63Hz,240~370VDC
           冲击电流 AC inrush current                                冷启动电流(Cold-start current)25A/115VAC 50A/230V
           漏电流 Leakage Current                                             < 3.5mA/240VAC
           过载保护 Overload protection                   105%-130% 类型:切断输出;复位:自动恢复(Type:cut output;Resel:automatic recovery)
           过电压保护 Over-voltage protection                                     105%~135%
           启动、上升保持时间 Startup, rise hold time                               200ms 50ms 20ms
           抗震性 Shcck resistarce                        10~500Hz,2G 10min,/1 周期(Cycle),时长(Duration)60 分(min),各轴(Each axis)
           耐压性 Withstand voltage                 输入输出间 I/P-O/P:1.5KVAC,输入与外壳间 I/P-FG:1.5KVAC,输出与外壳间 O/P-FG:0.5KVAC 一分钟(1minute)
           隔离电阻 Isolation resistance                     输入输出间 I/P-O/P,输入与外壳间 I/P-FG,输出与外壳间 O/P-FG:500VDC/100M Ω
           工作温度、湿度 Working temperature, humidity                        -10℃ ~+60℃,20%~90%RH
           安全标准 Safety standard                                   符合(Design refer)GB4943,UL60950,EN60950
           EMC 标准 EMC standard                                   符合(Design refer)GB9254,EN55022 等级(Class)B
