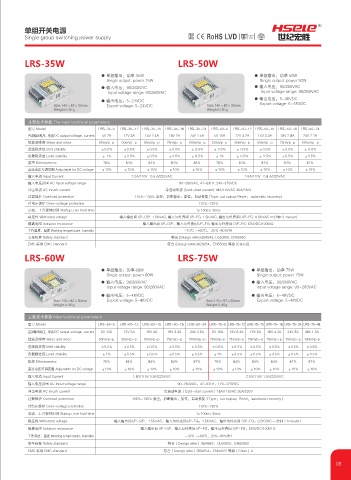

单组开关电源
R
Single group switching power supply Gemary (0&
UFTUFE

LRS-35W LRS-50W

● 单组输出：功率 35W ● 单组输出：功率 50W
Single output: power 15W Single output: power 50W
● 输入电压：90/260VAC ● 输入电压：90/260VAC
Input voltage range: 90/260VAC Input voltage range: 90/260VAC
● 输出电压：5~48VDC
● 输出电压：5~24VDC
Size:140×82×30mm Export voltage: 5~24VDC Size:140×82×30mm Export voltage: 5~48VDC
Weight:0.3Kg Weight:0.3Kg
主要技术参数 The main technical parameters
型号 Model LRS-35-5 LRS-35-12 LRS-35-15 LRS-35-18 LRS-35-24 LRS-50-5 LRS-50-12 LRS-50-15 LRS-50-18 LRS-50-24
直流输出电压、电流 DC output voltage, current 5V 7A 12V 3A 15V 2.4A 18V 2A 24V 1.5A 5V 10A 12V 4.2A 15V 3.4A 18V 2.8A 24V 2.1A
纹波及噪音 Wave and niose 50mVp-p 50mVp-p 50mVp-p 75mVp-p 100mVp-p 50mVp-p 50mVp-p 50mVp-p 75mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ± 0.5% ± 0.5% ± 0.5% ±0.5% ±0.5% ± 0.5%
负载稳定度 Load stability ± 1% ±0.5% ±0.5% ±0.5% ± 0.5% ±1% ± 0.5% ± 0.5% ±0.5% ±0.5%
效率 Effectiveness 78% 84% 84% 84% 86% 78% 84% 84% 84% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 1.2A/110V 0.6 A/220VAC 1.6A/110V 0.8 A/220VAC
输入电压范围 AC Input voltage range 90~260VAC, 47~63Hz, 240~370VDC
冲击电流 AC inrush current 冷启动电流 (Cold-start current) 18A/115VAC 36A/230V
过载保护 Overload protection 105%~130% 类型：切断输出；复位：自动恢复 (Type: cut output; Reset： automatic recovery)
过电压保护 Over-voltage protection 115%-135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG: 0.5KVAC —分钟 (1 minute)
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 500VDC/100MΩ
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃， 20%~90%RH
安全标准 Safety standard 符合 (Design refer)GB4943, UL60950, EN60950
EMC 标准 EMC standard 符合 (Design refer)GB9254，EN55022 等级 (Class)B
LRS-60W LRS-75W

● 单组输出：功率 60W ● 单组输出：功率 75W
Single output: power 60W Single output: power 75W
● 输入电压：90/260VAC ● 输入电压：90/260VAC
Input voltage range: 90/260VAC Input voltage range: 90~260VAC
● 输出电压：5~48VDC ● 输出电压：5~48VDC
Size:140×82×30mm Export voltage: 5~48VDC Size:140×97×30mm Export voltage: 5~48VDC
Weight:0.3Kg Weight:0.4Kg

主要技术参数 Main technical parameters
型号 Model LRS-60-5 LRS-60-12 LRS-60-15 LRS-60-18 LRS-60-24 LRS-75-5 LRS-75-12 LRS-75-15 LRS-75-18 LRS-75-24 LRS-75-48
直流输出电压、电流 DC output voltage, current 5V 12A 12V 5A 15V 4A 18V 3.3A 24V 2.5A 5V 15A 12V 6.3A 15V 5A 18V 4.2A 24V 3A 48V 1.5A
纹波及噪音 Wave and niose 50mVp-p 50mVp-p 50mVp-p 75mVp-p 100mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 100mVp-p
进线稳定度 Inlet stability ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度 Load stability ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±1% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 76% 84% 84% 84% 87% 76% 84% 84% 84% 87% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 1.8A/110V 0.9A/220VAC 2.0A/110V 1.0A/220VAC
输入电压范围 AC Input voltage range 90~260VAC，47~63Hz，120~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）18A/115VAC 36A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
