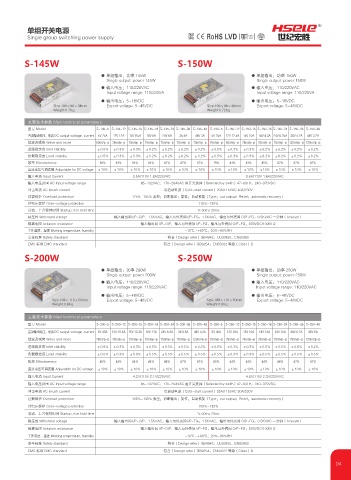

单组开关电源
R
Single group switching power supply Gemary (0&
UFTUFE

S-145W S-150W

● 单组输出：功率 145W ● 单组输出：功率 150W
Single output: power 145W Single output: power 150W
● 输入电压：110/220VAC ● 输入电压：110/220VAC
Input voltage range: 110/220VA Input voltage range: 110/220VA
● 输出电压：5~48VDC ● 输出电压：5~48VDC
Size:199×98×38mm Export voltage: 5~48VDC Size:199×98×38mm Export voltage: 5~48VDC
Weight:0.7Kg Weight:0.72Kg

主要技术参数 Main technical parameters
型号 Model S-145-5 S-145-12 S-145-15 S-145-18 S-145-24 S-145-36 S-145-48 S-150-5 S-150-12 S-150-15 S-150-18 S-150-24 S-150-36 S-150-48
直流输出电压、电流 DC output voltage, current 5V 25A 12V 12A 15V 9.5A 18V 8A 24V 6A 36 4A 48V 3A 5V 25A 12V 12.5A 15V 10A 18V 8.3A 24V 6.25A 36V 4.2A 48V 3.2A
纹波及噪音 Wave and niose 50mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 50mVp-p 75mVp-p 75mVp-p 75mVp-p 120mVp-p 120mVp-p
进线稳定度 Inlet stability ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% ±0.2% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% ±0.2%
负载稳定度 Load stability ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% ±0.2% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% ±0.2%
效率 Effectiveness 80% 84% 84% 84% 87% 87% 87% 79% 84% 84% 85% 87% 87% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 3.5A/110V 1.8A/220VAC 3.6A/110V 1.8A/220VAC
输入电压范围 AC Input voltage range 85~132VAC，170~264VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）20A/115VAC 40A/230V
过载保护 Overload protection 125%-165% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 115%~135%
启动、上升保持时间 Startup, rise hold time 1s 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）B
S-200W S-250W

● 单组输出：功率 200W ● 单组输出：功率 250W
Single output: power 200W Single output: power 250W
● 输入电压：110/220VAC ● 输入电压：110/220VAC
Input voltage range: 110/220VAC Input voltage range: 110/220VAC
● 输出电压：5~48VDC ● 输出电压：5~48VDC
Size:199×110×50mm Export voltage: 5~48VDC Size:199×110×50mm Export voltage: 5~48VDC
Weight:0.8Kg Weight:0.8Kg

主要技术参数 Main technical parameters
型号 Model S-200-5 S-200-12 S-200-15 S-200-18 S-200-24 S-200-36 S-200-48 S-250-5 S-250-12 S-250-15 S-250-18 S-250-24 S-250-36 S-250-48
直流输出电压、电流 DC output voltage, current 5V 40A 12V 16.5A 15V 13.3A 18V 11A 24V 8.3A 36 5.5A 48V 4.2A 5V 45A 12V 20A 15V 16A 18V 13A 24V 10A 36V 6.7A 48V 5A
纹波及噪音 Wave and niose 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 120mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 75mVp-p 120mVp-p
进线稳定度 Inlet stability ±0.5% ±0.3% ±0.3% ±0.5% ±0.5% ±0.5% ±0.2% ±0.5% ±0.3% ±0.3% ±0.5% ±0.5% ±0.5% ±0.2%
负载稳定度 Load stability ±0.5% ±0.3% ±0.3% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.5% ±0.5% ±0.5% ±0.5%
效率 Effectiveness 80% 84% 84% 84% 86% 87% 87% 80% 84% 84% 84% 86% 87% 87%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 4.2A/110V 2.1A/220VAC 4.6A/110V 2.3A/220VAC
输入电压范围 AC Input voltage range 85~132VAC，170~264VAC 由开关选择（Selected by swith）47~63Hz，240~370VDC
冲击电流 AC inrush current 冷启动电流（Cold-start current）25A/115VAC 50A/230V
过载保护 Overload protection 105%-130% 类型：切断输出；复位：自动恢复（Type：cut output；Resel：automatic recovery）
过电压保护 Over-voltage protection 105%~135%
启动、上升保持时间 Startup, rise hold time 1s 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P：1.5KVAC，输入与外壳间 I/P-FG：1.5KVAC，输出与外壳间 O/P-FG：0.5KVAC 一分钟（1minute）
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG，输出与外壳间 O/P-FG：500VDC/100M Ω
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）B
