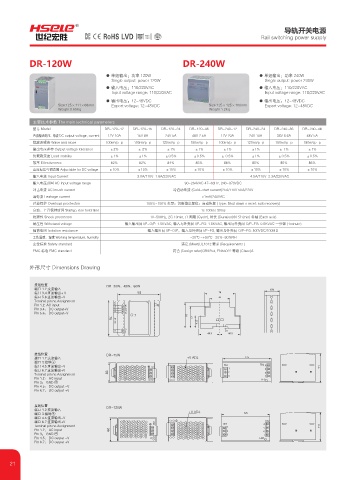

导轨开关电源
R
(0& Rail switching power supply
UFTUFE
Gemary
DR-120W DR-240W

● 单组输出：功率 120W ● 单组输出：功率 240W
Single output: power 120W Single output: power 240W
● 输入电压：110/220VAC ● 输入电压：110/220VAC
Input voltage range: 110/220VAC Input voltage range: 110/220VAC
● 输出电压：12~48VDC ● 输出电压：12~48VDC
Size:125×111×66mm Export voltage: 12~48VDC Size:125×125×100mm Export voltage: 12~48VDC
Weight:0.65Kg Weight:1.2Kg

主要技术参数 The main technical parameters
型号 Model DR-120-12 DR-120-15 DR-120-24 DR-120-48 DR-240-12 DR-240-24 DR-240-36 DR-240-48
直流输出电压、电流 DC output voltage, current 12V 10A 15V 8A 24V 5A 48V 2.5A 12V 20A 24V 10A 36V 6.6A 48V 5A
纹波及噪音 Wave and niose 100mVp-p 100mVp-p 120mVp-p 150mVp-p 100mVp-p 120mVp-p 150mVp-p 180mVp-p
输出电压差容 Output voltage tolerance ±2% ± 2% ±1% ±1% ±1% ±1% ± 1% ±1%
负载稳定度 Load stability ±1% ±1% ±0.5% ±0.5% ± 0.5% ±1% ±0.5% ±0.5%
效率 Effectiveness 82% 82% 84% 85% 88% 85% 85% 86%
直流电压可调范围 Adjustable for DC voltage ±10% ±10% ±10% ±10% ±10% ±10% ±10% ±10%
输入电流 Input Current 3.0A/110V 1.6A/220VAC 4.5A/110V 2.3A/220VAC
输入电压范围 AC Input voltage range 90~264VAC 47~63Hz, 240~373VDC
冲击电流 AC inrush current 冷启动电流 (Cold-start current)25A/110V 50A/220V
漏电流 Leakage current <1mA/240VAC
过载保护 Overload proctecton 105%~150% 类型：切断输出复位：自动恢复 (Type: Shut down o reset: auto recovery)
启动、上升保持时间 Startup, rise hold time 1s 100ms 30ms
抗震性 Shock proctecton 10~500Hz, 2G 10min, /1 周期 (Cycle), 时长 (Duration)60 分 (min) 各轴 (Each axis)
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG: 0.5KVAC —分钟 (1minute)
隔离电阻 Isolation resistance 输入输出间 I/P-O/P，输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 500VDC/100MΩ
工作温度、湿度 Working temperature, humidity -20℃ ~+50℃ 20%~90%RH
安全标准 Safety standard 满足 (Meet)UL1012 要求 (Requirements )
EMC 标准 EMC standard 符合 (Design refer)GB9254, EN55022 等级 (Class)A

外形尺寸 Dimensions Drawing

ᣑ㏫ѹ㒚 %3 8ȟ 8ȟ 8
〛ए ϐ≭䒿ڑ
〛ए Ⱐ≭䒿ܦ 7
〛ए Ⱐ≭䒿ܦ 7
5FNJOBM QJO OP "TTJHONFOU
1JO "$ JOQVU
1JO 喝 %$ PVUQVU 7
1JO 喝 %$ PVUQVU 7

ᣑ㏫ѹ㒚 %3 8
〛ए ϐ≭䒿ڑ 7 "%+
〛ए ᣑ౜
〛ए Ⱐ≭䒿ܦ 7 5# 5#
〛ए Ⱐ≭䒿ܦ 7
5FNJOBM QJO OP "TTJHONFOU
1JO 喝 "$ JOQVU -&%
1JO 喝 (/%
1JO 喝 %$ PVUQVU 7
1JO 喞 %$ PVUQVU 7
ᣑ㏫ѹ㒚 %3 8
〛ए ϐ≭䒿ڑ
〛ए ᣑ౜ 7 "%+
〛ए Ⱐ≭䒿ܦ 7
〛ए Ⱐ≭䒿ܦ 7 5#
5FNJOBM QJO OP "TTJHONFOU 5#
1JO 喝 "$ JOQVU
1JO 喝 (/%
1JO 喝 %$ PVUQVU 7 -&%
1JO 喞 %$ PVUQVU 7
