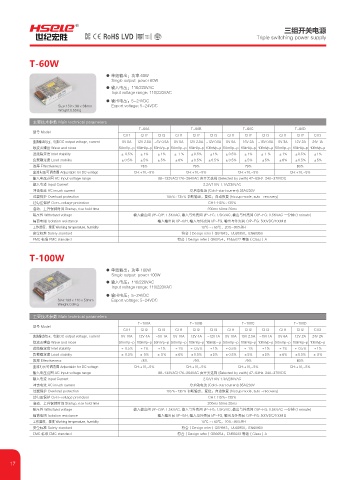

三组开关电源
R
(0& Triple switching power supply
UFTUFE
Gemary
T-60W

● 单组输出：功率 60W
Single output: power 60W
● 输入电压：110/220VAC
Input voltage range: 110/220VAC
● 输出电压：5~24VDC
Size:159×98×38mm Export voltage: 5~24VDC
Weight:0.55Kg

主要技术参数 Main technical parameters
T-60A T-60B T-60C T-60D
型号 Model
CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3
直流输出电压、电流 DC output voltage, current 5V 5A 12V 2.5A -5V 0.5A 5V 5A 12V 2.5A -12V 0.5A 5V 5A 15V 2A -15V 0.5A 5V 3A 12V 2A 24V 1A
纹波及噪音 Wave and niose 50mVp-p 100mVp-p 50mVp-p 50mVp-p 100mVp-p 100mVp-p 50mVp-p 100mVp-p 100mVp-p 50mVp-p 100mVp-p 100mVp-p
进线稳定度 Inlet stability ± 0.5% ±1% ±1% ± 1 % ±0.5% ±1% ±0.5% ±1% ± 1 % ±1% ±0.5% ±1%
负载稳定度 Load stability ±0.5% ±5% ±5% ±6% ±0.5% ±0.5% ±0.5% ±5% ±5% ±6% ±0.5% ±5%
效率 Effectiveness 78% 79% 79% 80%
直流电压可调范围 Adjustable for DC voltage CH:+10,-5% CH:+10,-5% CH:+10,-5% CH:+10,-5%
输入电压范围 AC Input voltage range 88~132VAC/176~264VAC 由开关选择 (Selected by swith) 47~63Hz. 240~370VDC
输入电流 Input Current 2.2A/110V 1.1A/230VAC
冲击电流 AC inrush current 冷启动电流 (Cold-start current) 35A/230V
过载保护 Overload protection 105%~135% 切断输出，复位：自动恢复 (hiccup mode, auto -recovery)
过电压保护 Over-voltage protection CH1:115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG: 0.5KVAC 一分钟 (1 minute)
隔离电阻 Isolation resistance 输入输出间 I/P-0/H, 输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 500VDC/100MΩ
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A

T-100W

● 单组输出：功率 100W
Single output: power 100W
● 输入电压：110/220VAC
Input voltage range: 110/220VAC
● 输出电压：5~24VDC
Size:199×110×50mm Export voltage: 5~24VDC
Weight:0.9Kg

主要技术参数 Main technical parameters
T-100A T-100B T-100C T-100D
型号 Model
CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3
直流输出电压、电流 DC output voltage, current 5V 10A 12V 4A -5V 1A 5V 10A 12V 4A -12V 1A 5V 10A 15V 2.5A -15V 1A 5V 6A 12V 2A 24V 2A
纹波及噪音 Wave and niose 50mVp-p 100mVp-p 50mVp-p 50mVp-p 100mVp-p 100mVp - p 50mVp-p 100mVp-p 100mVp-p 50mVp-p 100mVp-p 100mVp-p
进线稳定度 Inlet stability ± 0.5% ±1% ±1% ±1% ± 0.5% ±1% ±0.5% ± 1% ±1% ±1% ± 0.5% ±1%
负载稳定度 Load stability ± 0.5% ± 5% ± 5% ±6% ±0.5% ±5% ±0.5% ±5% ±5% ±6% ±0.5% ± 5%
效率 Effectiveness 78% 79% 79% 80%
直流电压可调范围 Adjustable for DC voltage CH:+10,-5% CH:+10,-5% CH:+10,-5% CH:+10,-5%
输入电压范围 AC Input voltage range 88~132VAC/176~264VAC 由开关选择 (Selected by swith) 47~63Hz. 240~370VDC
输入电流 Input Current 2.5A/110V 1.3A/230VAC
冲击电流 AC inrush current 冷启动电流 (Cold-start current) 35A/230V
过载保护 Overload protection 105%~135% 切断输出，复位：自动恢复 (hiccup mode, auto -recovery)
过电压保护 Over-voltage protection CH1:115%~135%
启动、上升保持时间 Startup, rise hold time 200ms 50ms 20ms
耐压性 Withstand voltage 输入输出间 I/P-O/P: 1.5KVAC, 输入与外壳间 I/P-FG: 1.5KVAC, 输出与外壳间 O/P-FG: 0.5KVAC 一分钟 (1 minute)
隔离电阻 Isolation resistance 输入输出间 I/P-0/H, 输入与外壳间 I/P-FG, 输出与外壳间 O/P-FG: 500VDC/100MΩ
工作温度、湿度 Working temperature, humidity -10℃ ~+60℃，20%~90%RH
安全标准 Safety standard 符合（Design refer）GB4943，UL60950，EN60950
EMC 标准 EMC standard 符合（Design refer）GB9254，EN55022 等级（Class）A
